Промышленные секционные ворота ISD01
Товары в категории
Промышленные секционные ворота ISD01
Промышленные секционные ворота ISD01 2000x2000 мм
2000 мм
2000 мм
Промышленные секционные ворота ISD01 2000x2100 мм
2100 мм
2000 мм
Промышленные секционные ворота ISD01 2000x2200 мм
2200 мм
2000 мм
Промышленные секционные ворота ISD01 2000x2300 мм
2300 мм
2000 мм
Промышленные секционные ворота ISD01 2000x2400 мм
2400 мм
2000 мм
Промышленные секционные ворота ISD01 2000x2500 мм
2500 мм
2000 мм
Промышленные секционные ворота ISD01 2000x2600 мм
2600 мм
2000 мм
Промышленные секционные ворота ISD01 2000x2700 мм
2700 мм
2000 мм

Страницы

Соберите ворота онлайн
Далее
Далее
Как проводить замер
Назад
Назад
Параметры автоматики
Состав заказа
Ширина, мм Высота, мм
Ваш заказ принят
Благодарим за интерес к нашей компании. Наши специалисты свяжутся с вами в ближайшее время.
Как проводить замер

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения.

Замер каждой величины необходимо производить как минимум в трех точках:

  • H — высота проема (расстояние от пола до верха проёма);
  • B — ширина проема (расстояние от левого края до правого края проёма);
  • h — притолока (расстояние от верха проёма до препятствия);
  • b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проёма до препятствия);
  • L — глубина помещения;

При замере Н и В за итоговый размер принимается наибольшая величина для накладного монтажа и минимальная величина для встроенного монтажа. При замере h, b1, b2 и L — наименьшая.

Перепад уровня пола по всей ширине проема не должен превышать 10 мм.

Без монтажа дешевле
Можно выгодно КУПИТЬ секционные ворота Doorhan без монтажа, для установки СВОИМИ РУКАМИ
“БЕЗ МОНТАЖА” мы продаем секционные ворота по оптовым ценам на сайте, которые на 20% ниже, чем с монтажом.
Секционные ворота + автоматика = действует скидка
“КОМПЛЕКТОМ ДЕШЕВЛЕ”
Также вы экономите около 15% на стоимости самого монтажа при установке секционных ворот
“СВОИМИ РУКАМИ”
Описание

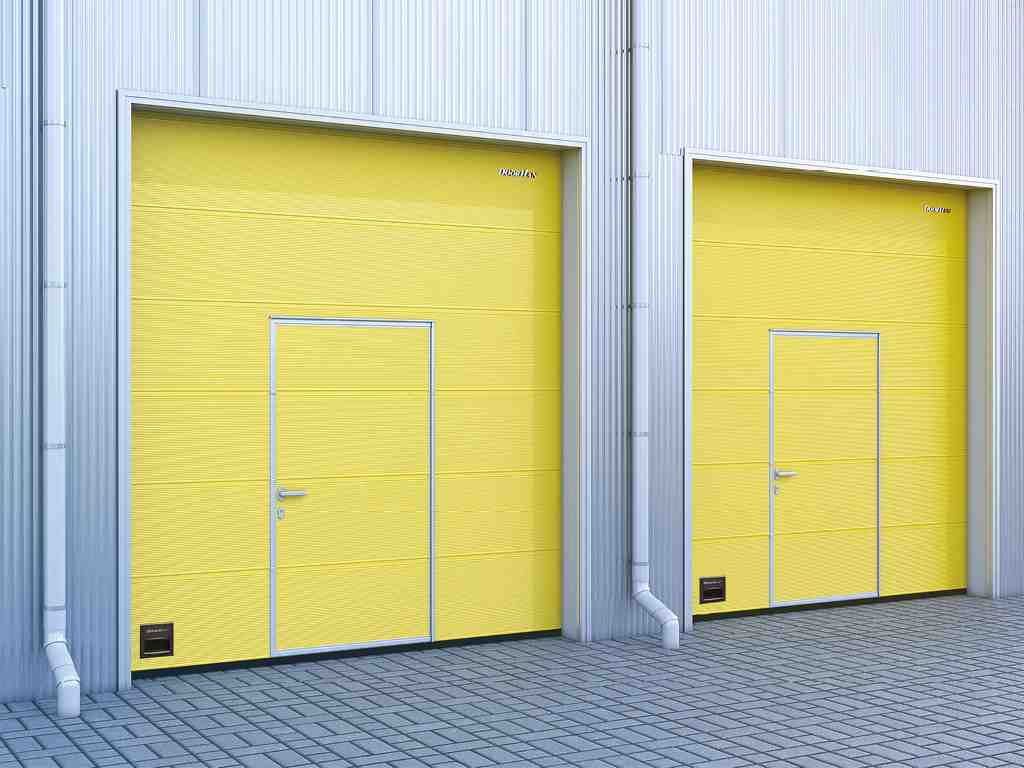

Промышленные секционные ворота ISD01 DoorHan в России

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию — сохранение требуемого температурного режима является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой Quick Fix, которая позволяет максимально сократить время монтажа.

ЗОНА ПРИМЕНЕНИЯ
Автомойки
Производственные цеха
Складские помещения

Преимущества секционных ворот ISD01 DoorHan

Дизайн
Дизайн панелей
Волна
Горизонтальная полоса
Горизонтальная полоса (внутренняя сторона панели)
Доска
Широкая центральная полоса
Тип поверхности
Под дерево (внешняя)
Stucco (Стукко)
Цвета
RAL 1014 слоновая кость (бежевый)
RAL 3000 красный
RAL 3005 винно-красный (бордовый)
RAL 5005 сигнально-синий
RAL 6005 зеленый мох
RAL 7004 серый (сигнально-серый)
RAL 7016 антрацит
RAL 8014 коричневый
RAL 8017 коричнево-красный (шоколадно-коричневый)
RAL 9003 сигнально-белый
RAL 9006 серебристый (белый алюминий/металлик гладкий)
Нестандартный цвет по карте RAL (наценка)

Характеристики секционных ворот ISD01 DoorHan

Таблица размеров
ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 2 000 до 8 000
Ширина проема, мм от 2 000 до 8 000
Притолока, мм от 150
Пристенки, мм от 120
Размеры проёма
Технические характеристики
ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более 260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Вес полотна ворот, кг/м² 13,5
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9

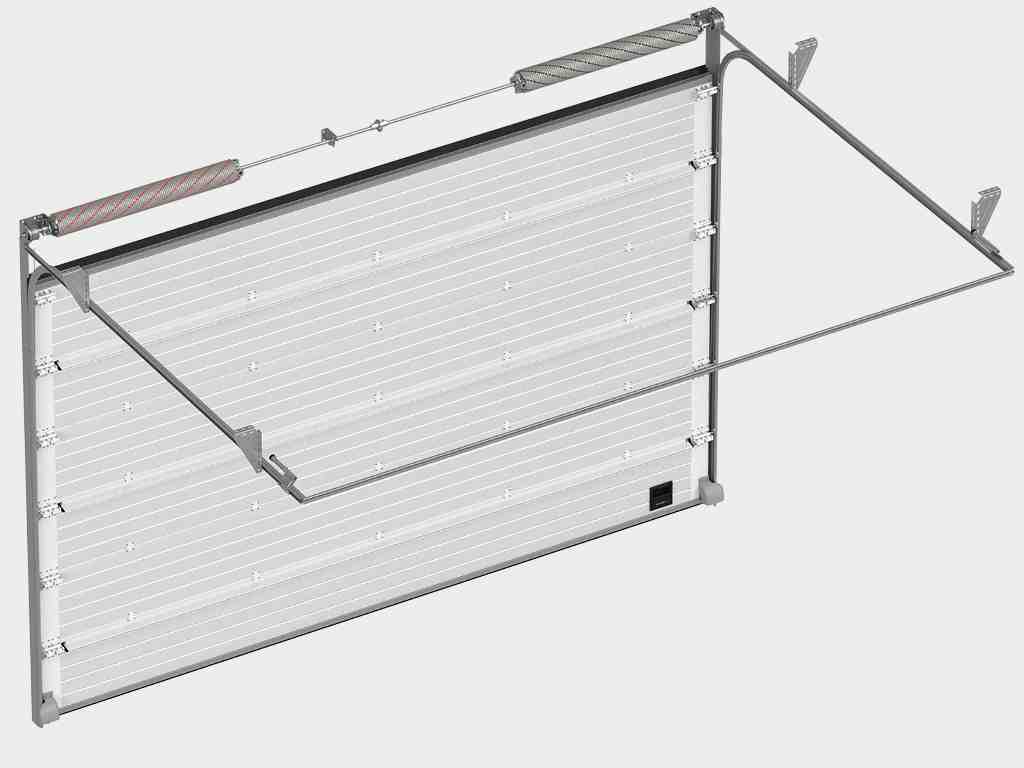

Конструкция секционных ворот ISD01 DoorHan

1. Вертикальная направляющая

2. Угловая стойка

3. Вал цилиндрический

4. Устройство защиты от обрыва пружины

5. Барабан

6. Кронштейн П-образный

7. Балансирующий пружинный механизм (торсионная пружина)

8. Муфта соединительная

9. Внутренний опорный кронштейн

10. Верхняя опора с держателем ролика

11. Боковая опора с держателем ролика

12. Внутренняя петля

13. Устройство защиты от разрыва троса

14. Сэндвич-панель

15. Усиливающий дельта-профиль

16. Нижний профиль и уплотнитель

17. Уплотнитель боковой

18. Верхний профиль

19. Верхний уплотнитель

20. Боковая крышка для панелей с отверстиями для крепления

21. Ручка-ступенька

22. Пружинный амортизатор

23. Кронштейн крепления к потолку

Стандартные конструктивные решения
Низкий подъем, барабан спереди
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема H
h, мм Высота притолоки h ≥ 230; h ≥ 260 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А - 543
A2, мм Высота горизонтальной направляющей А - 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 190 (без привода); 0...10 (с потолочным приводом)
Низкий подъем, барабан спереди (комплект направляющих RKTN)
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема H
h, мм Высота притолоки h ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А - 552
A2, мм Высота горизонтальной направляющей А - 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 245 (без привода); 40...60 (с потолочным приводом)
Монтаж
Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);

B — ширина проема (расстояние от левого края до правого края проема);

h — притолока (расстояние от верха проема до препятствия) min 150 мм;

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

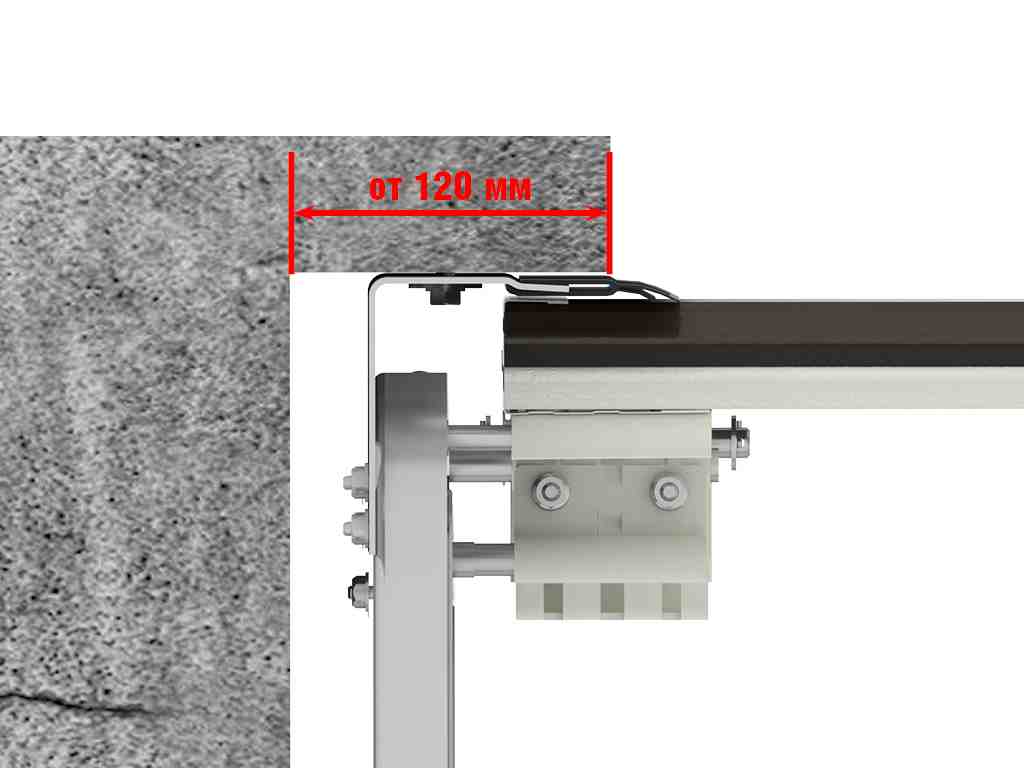

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Комплектации
Базовая комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
