Акустические экраны DoorHan в России

Акустические экраны предназначены для установки вдоль автомагистралей и железнодорожных путей для защиты застройки и селитебных территорий от шума транспортных потоков.

Преимущества акустических экранов

Дизайн

СТАНДАРТНЫЕ ЦВЕТА ПАНЕЛЕЙ

RAL 1014 слоновая кость (бежевый)

RAL 1018 цинково-желтый

RAL 2004 оранжевый

RAL 3005 винно-красный (бордовый)

RAL 3020 базовый красный (красный насыщенный)

RAL 5002 ультрамарин голубой

RAL 5005 сигнально-синий

RAL 6002 зеленый

RAL 6005 зеленый мох

RAL 7004 серый (сигнально-серый)

RAL 7024 серый графит

RAL 8017 коричнево-красный (шоколадно-коричневый)

RAL 9002 белая ночь

RAL 9003 сигнально-белый

RAL 9006 серебристый (белый алюминий/металлик гладкий)

RAL 9010 чистый белый

Характеристики акустических экранов

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота секции, мм	от 2 000 до 8 000 с шагом 500
Ширина, мм	от 500 до 4 000 с шагом 100

Конструкция акустических экранов

1. Стойка

2. Шумоотражающая панель с комплектом крепления

3. Шумопоглощающая панель с комплектом крепления

4. Светопрозрачная панель с комплектом крепления

Стандартные конструктивные решения

Прямой акустический экран

Г-образный акустический экран

Монтаж

Подготовка строительного объекта

Включает в себя ряд мероприятий таких, как разметка территории согласно проекту, проведение работ нулевого цикла, подготовка охраняемого места под выгрузку комплектации.

Способы монтажа

Монтаж акустических экранов осуществляется на заранее подготовленный фундамент из буронабивных свай либо на соответствующий спроектированный ленточный фундамент с расположенными на нем закладными элементами с высокопрочными шпильками.

Комплектации

Базовая комплектация

Стойки акустического экрана представляют собой конструкцию, состоящую из двутавра расчетного сечения, сваренного с жестким основанием.

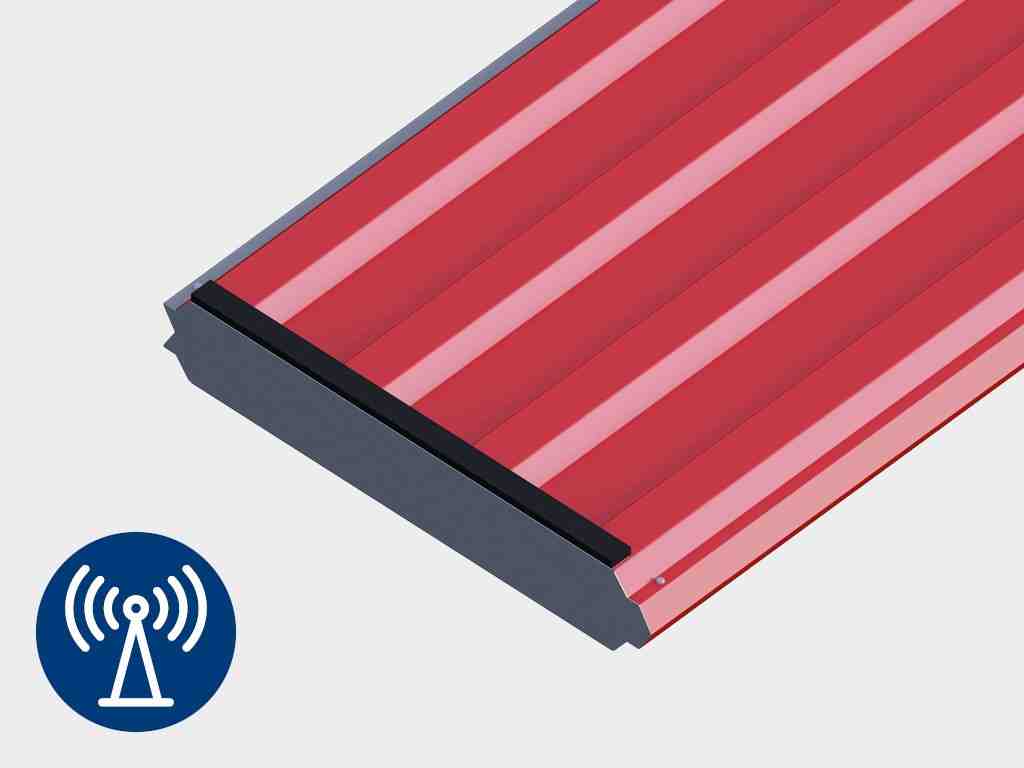

Шумоотражающие панели. Состав: профилированные стальные листы С20, плита минераловатная теплоизоляционная на синтетическом связующем, верхний и нижний нащельники, боковые крышки толщиной 1,2 мм, уплотнитель (энергофлекс).

Шумопоглощающие панели. Состав: профилированные стальные листы С20 (один из которых перфорированный), плита минераловатная теплоизоляционная на синтетическом связующем, мембрана парогидроизоляции полипропиленовая «Изобонд А», верхний и нижний нащельники, боковые крышки, уплотнитель (энергофлекс).

Светопрозрачные панели. Состав: алюминиевые профили (верхний, нижний, боковый, промежуточный, штапик), стеклопакет 16 мм, боковые крышки, уплотнитель (энергофлекс).

Комплект крепления панелей. Один комплект служит для крепления двух панелей. Состав: прижимной профиль — 2 шт., болт — 4 шт., гайка — 4 шт.

Профили переходные (верхний и нижний). Устанавливаются в местах перехода от шумопоглощающей/шумоотражающей панели к светопрозрачной.

Профиль надстройки переходной. Устанавливается в месте стыка верхних панелей при использовании стойки с уклоном под верхнюю панель.

Дополнительная комплектация

Арматурный каркас для буронабивной сваи.
