Оконно-дверная система с терморазрывом DH-DW64
Описание
Оконно-дверная система с терморазрывом DH-DW64 DoorHan в России
Оконно-дверная система с терморазрывом DH-DW64 предназначена для изготовления оконных и дверных блоков с различным типом открывания, витражных светопрозрачных конструкций с высокими термоизоляционными и звукоизоляционными свойствами.
ЗОНА ПРИМЕНЕНИЯ
Применение в жилом секторе
Применение в местах с повышенными требованиями к теплоизоляции

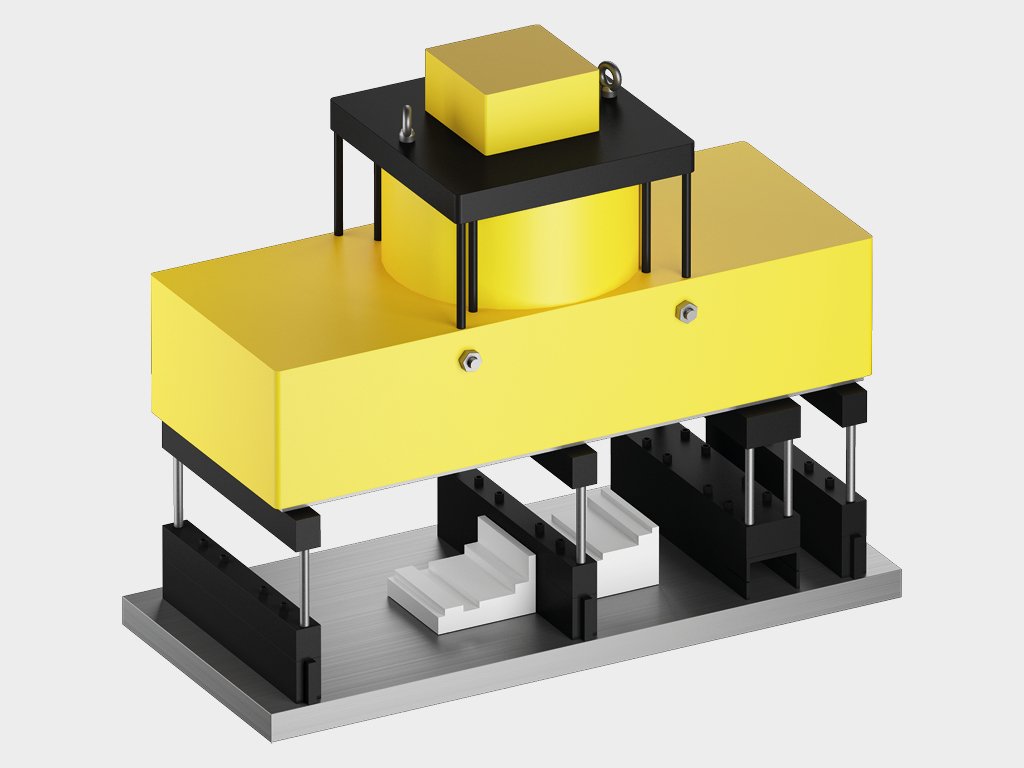

Преимущества оконно-дверных систем с терморазрывом DH-DW64

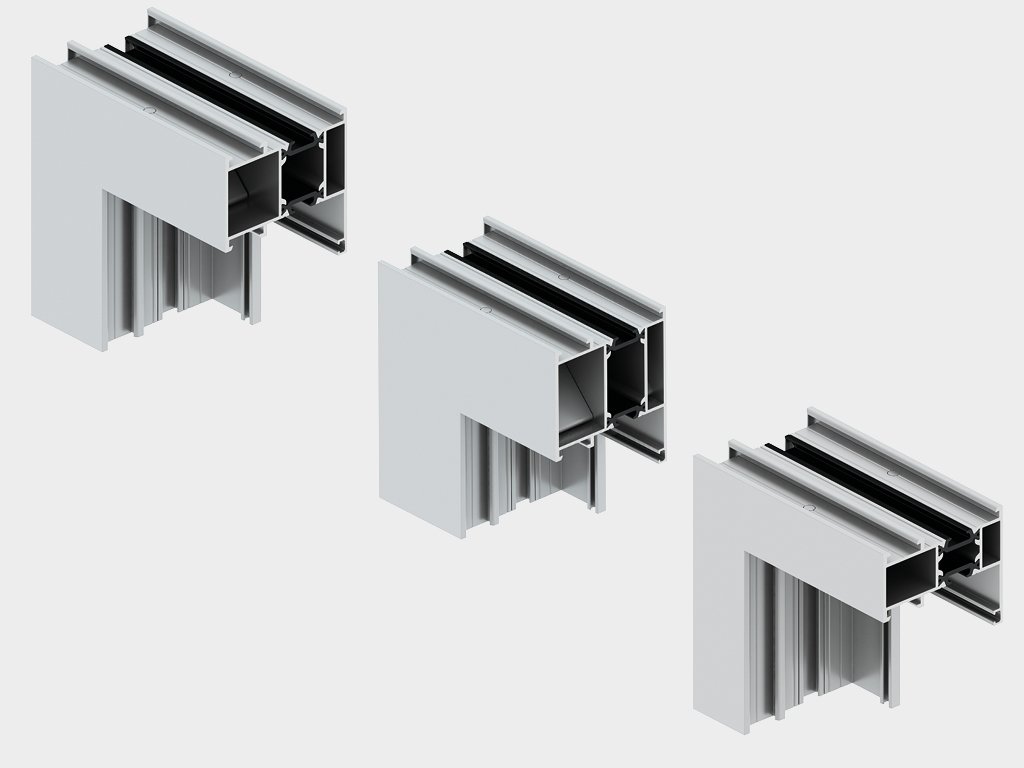

Дизайн
Дизайн заполнения
Стеклопакет толщиной от 16 до 40 мм
Цвета
RAL 1014 слоновая кость (бежевый)
RAL 2004 оранжевый
RAL 3005 винно-красный (бордовый)
RAL 3020 базовый красный (красный насыщенный)
RAL 5005 сигнально-синий
RAL 6005 зеленый мох
RAL 6018 салатовый
RAL 7004 серый (сигнально-серый)
RAL 7016 антрацит муар
RAL 8014 коричневый
RAL 8017 коричнево-красный (шоколадно-коричневый)
RAL 9003 сигнально-белый
RAL 9005 черный темный
RAL 9006 серебристый (белый алюминий/металлик гладкий)
RAL 9016 белый
Характеристики оконно-дверных систем с терморазрывом DH-DW64
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота конструкции, м | до 4 |
| Ширина конструкции, м | определяется заказчиком, ограничений нет |
| Шаг стоек, мм | до 1 200 |
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ширина, мм | 64 | ширина рамных профилей |
| Ширина, мм | 72,5 | ширина профилей оконной створки |
| Толщина заполнения, мм | 16—40 | |
| Длина, мм | 6 200 | типовая длина стоек и ригелей |
| Состояние поставки алюминиевых профилей | АД31Т1 | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,61 | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | класс А | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | класс В | |
| Воздухопроницаемость по ГОСТ26602.2-99, Па | класс А |

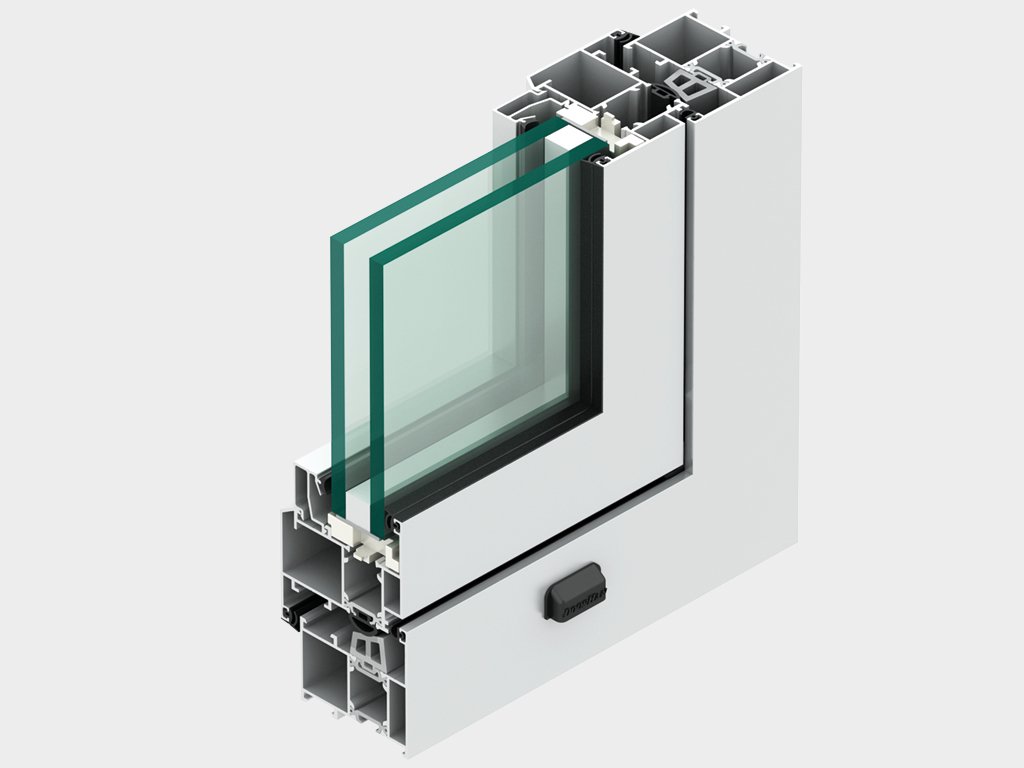

Конструкция оконно-дверных систем с терморазрывом DH-DW64

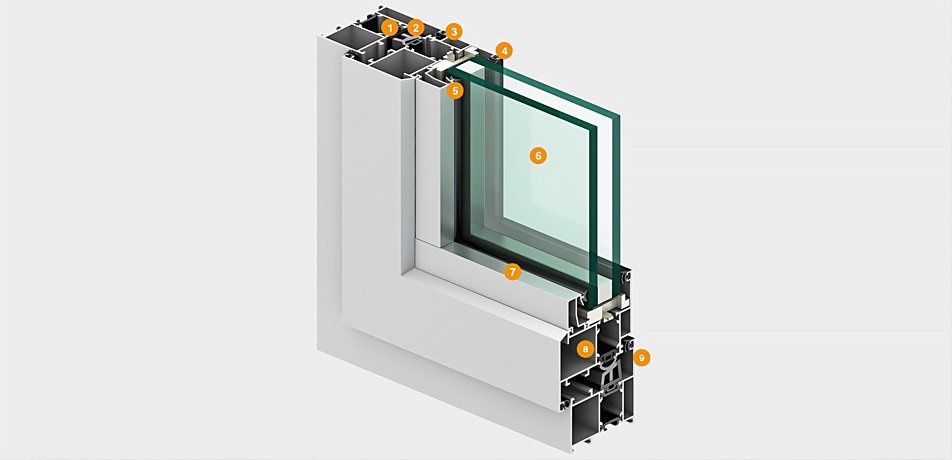

1. Термомост
2. Уплотнитель центрально контура
3. Уплотнитель притвора
4. Внешний уплотнитель
5. Уплотнитель штапика
6. Стеклопакет
7. Штапик
8. Створка
9. Рама
Стандартные конструктивные решения
Оконный блок
ОКОННЫЙ БЛОК
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 700 до 2 400 |
| B, мм Ширина проема | от 500 до 1 600 |

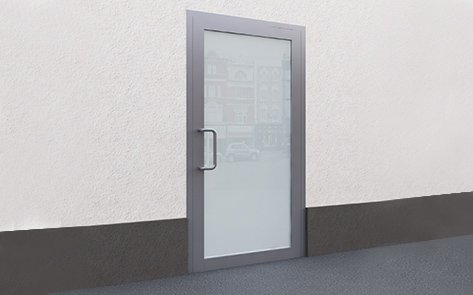

Дверной блок
ДВЕРНОЙ БЛОК
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 1 000 до 3 000 |
| B, мм Ширина проема | от 500 до 1 200 |
Витраж
ВИТРАЖ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 500 до 4 000 |
| B, мм Ширина проема | без ограничений |
| B1, мм Шаг стоек | от 500 до 1 200 |
Монтаж
Способы монтажа
Монтаж конструкции осуществляется в подготовленный проем, с обязательным соблюдением ГОСТ 30971-2002, в частности с соблюдением трех контуров изоляции: I — наружный водоизоляционный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой.
Комплектации
Базовая комплектация
Рама
Створка
Уплотнитель штапика
Внешний уплотнитель
Уплотнитель центрального контура
Сухарь
Опорная подкладка
Дополнительная комплектация
Вспененная вставка в профиль. Использование данной вставки позволяет улучшить уровень теплоизоляции конструкции.
Импостный сухарь. Использование этого закладного элемента позволяет разделять полотно двери на несколько частей.
