Здание модульное из нескольких контейнеров
Описание
Здание модульное из нескольких контейнеров DoorHan в России
Модульные здания — это многофункциональные быстровозводимые конструкции, структурной единицей которых является сборно-разборный мобильный блок-контейнер 100% заводской готовности. Модульные здания характеризуются быстротой изготовления и монтажа на объекте, мобильностью, возможностью монтажа в труднодоступных регионах, где классические способы капитального строительства уступают по затратам и возможностям модульным зданиям. При проектировании узлов модульных зданий решались основные технико-экономические задачи, такие как: оптимальное соотношение «металлоемкость — прочность» стальных конструкций, высокие теплоизоляционные свойства, простота монтажа, высокая пожарная безопасность, эстетичность внешнего вида, удобство хранения и транспортировки, экономичная упаковка, максимальная заводская готовность изделий, высокие эксплуатационные характеристики. Совместив превосходный результат проектирования и новейшие производственные возможности, модульные здания DoorHan обладают высокой технологичностью и качеством. Размеры стандартных элементов модульного здания позволяют транспортировать их всеми видами транспорта, а также соединять между собой различными способами высотой до трех этажей.
ЗОНА ПРИМЕНЕНИЯ
Модульные здания для нужд министерства здравоохранения
Модульные здания для нужд министерства обороны

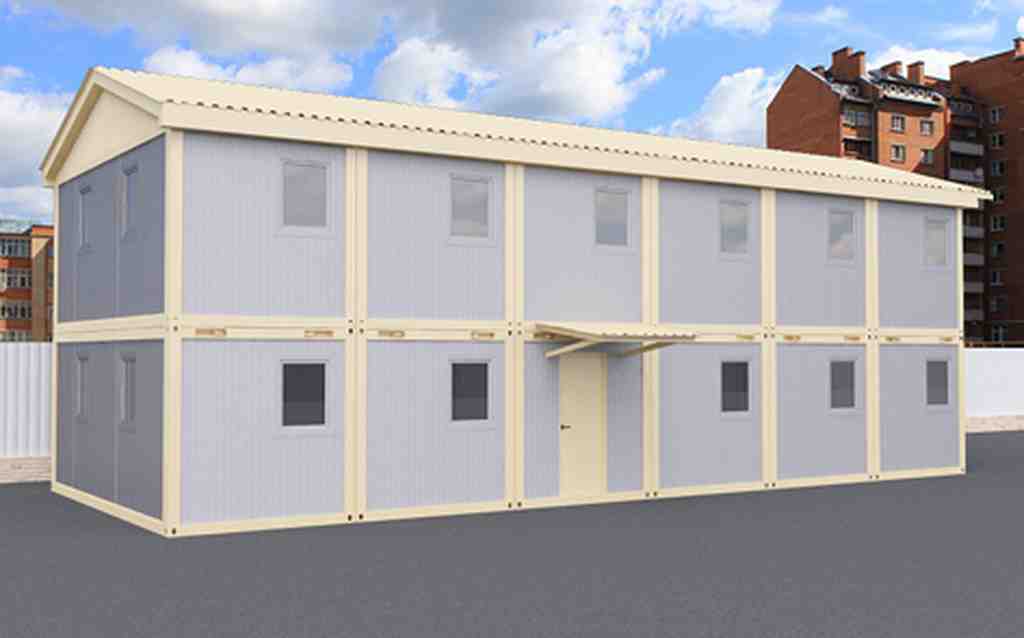

Административно-бытовые модульные здания
Жилищно-бытовые здания

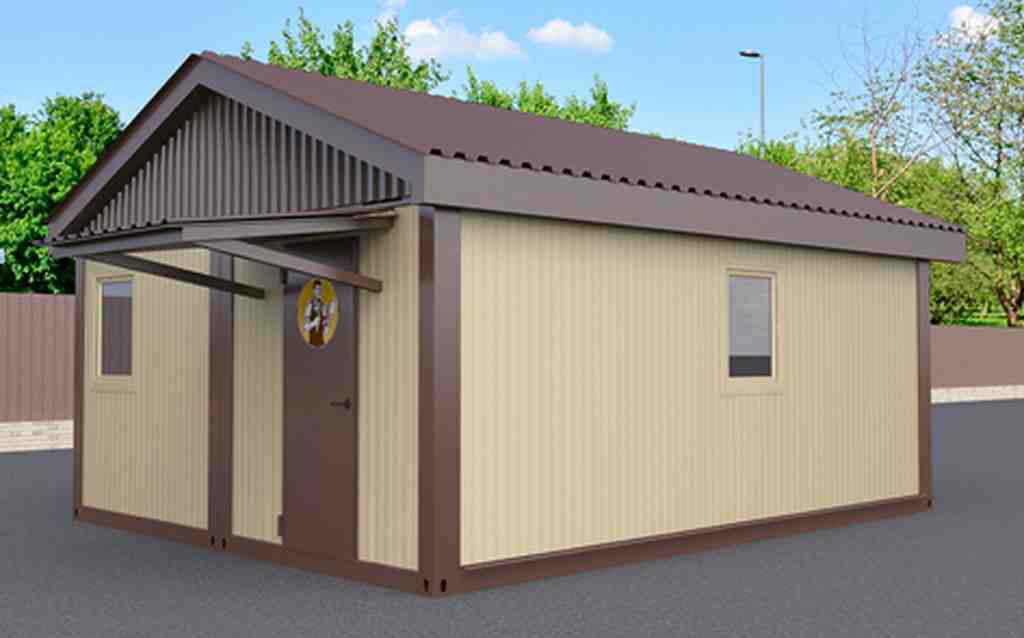

Здания для коммерческих нужд

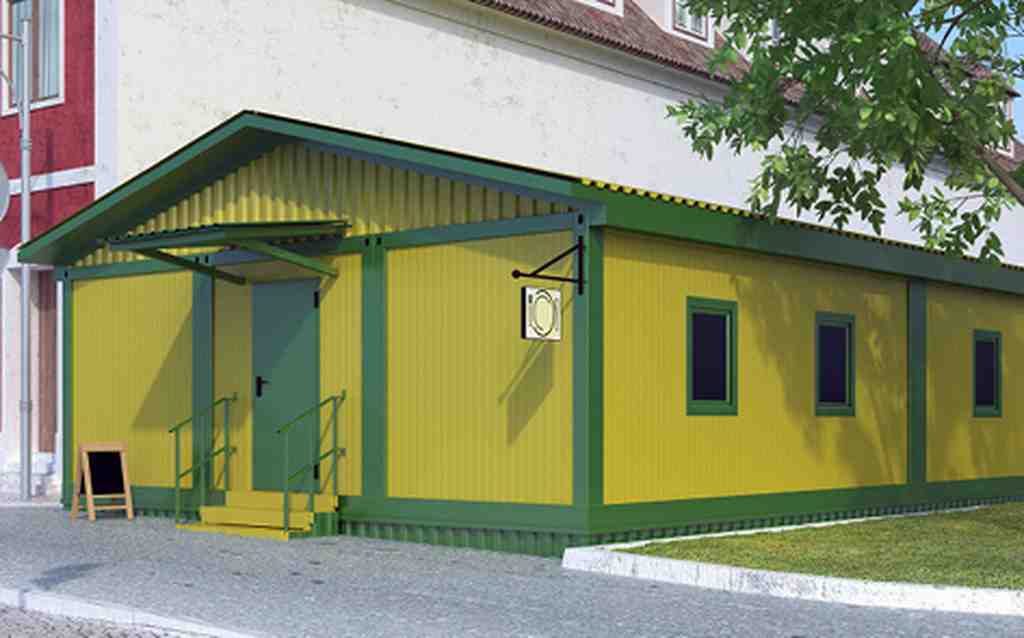

Столовые
Офисные модульные здания
Модульные здания для вахтовых поселений
Пешеходные галереи
Санитарно-бытовые модульные здания
Гостиницы
Преимущества модульных зданий из нескольких контейнеров
Дизайн
Дизайн панелей
Характеристики модульных зданий из нескольких контейнеров
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Длина, м | Не ограничена конструкцией, кратна размерам применяемых блок-контейнеров |
| Ширина, мм | Не ограничена конструкцией, кратна размерам применяемых блок-контейнеров |
| Высота конструкции, м | 10,071* |
| * - без учета конструкции дополнительной кровли при толщине теплоизоляции перекрытий 200 мм |
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Диапазон рабочих температур, °С | -50С.....+50С | |
| Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² | устанавливается СП 20.13330.2011 Нагрузки и воздействия. | |
| Снеговая нагрузка, кг/м² | 150 кг/м2 | на кровельно-потолочную раму блок-контейнера |
| Снеговая нагрузка, кг/м² | устанавливается СП 20.13330.2011 Нагрузки и воздействия. | на дополнительную конструкцию общей кровли |
| Теплоизолятор | Минеральная плита 100 кг/м3, Минеральная плита 40 кг/м3, Пенополиуретан*, пенополиизоцианурат* | * - используется толщиной 80 мм; дополнительно выполняет функцию звукоизолятора |
| Теплопроводность, Вт/м*°С | 0,042 - 0,045 | Минеральная плита |
| Теплопроводность, Вт/м*°С | 0,022-0,024 | Пенополиуретан, пенополиизоцианурат |
| Толщина, мм | 80*;100; 150; 200 | Стандартная теплоизоляция рам и внешнего стенового ограждения (сэндвич-панелей) блок-контейнеров; * - толщина указана только для теплоизолятора пенополиуретан и пенополиизоцианурат |
| Толщина, мм | 80*;100; 150 | Стандартная толщина звукоизолятора внутренненго стенового ограждения (сэндвич-панелей) блок-контейнеров; * - толщина указана для теплоизолятора пенополиуретан и пенополиизоцианурат |
| Этажность | до 3х этажей | |
| Срок службы, лет | 20 | указан средний показатель |
| Ресурс, циклов | 5 | указан ресурс сборно-разборности блок-контейнеров и их соединения в модульные здания без потери качества. |
| Вес изделия, кг | в зависимости от количества блок-контейнеров и комплектующих модульных зданий |
Конструкция модульных зданий из нескольких контейнеров
1. Профлист
2. Сэндвич-панель потолочная
3. Рама верхняя
4. Сэндвич-панель стеновая
5. Минераловатное утепление
6. Угловая стойка
7. ЛДСП
8. Линолеум
9. Цементно-стружечная плита
10. Сэндвич-панель напольная
11. Нижняя рама
12. Средняя рама
Стандартные конструктивные решения
Фронтальное и торцевое соединение БК
Комбинированное с контейнером 4880х2435 мм. Вместо L может быть подставлен любой стандартный контейнер
Комбинированное с контейнером 7325х2435 мм. Вместо L может быть подставлен любой стандартный контейнер
Комбинированное с контейнером 4880х2435 мм и 7325х2435 мм

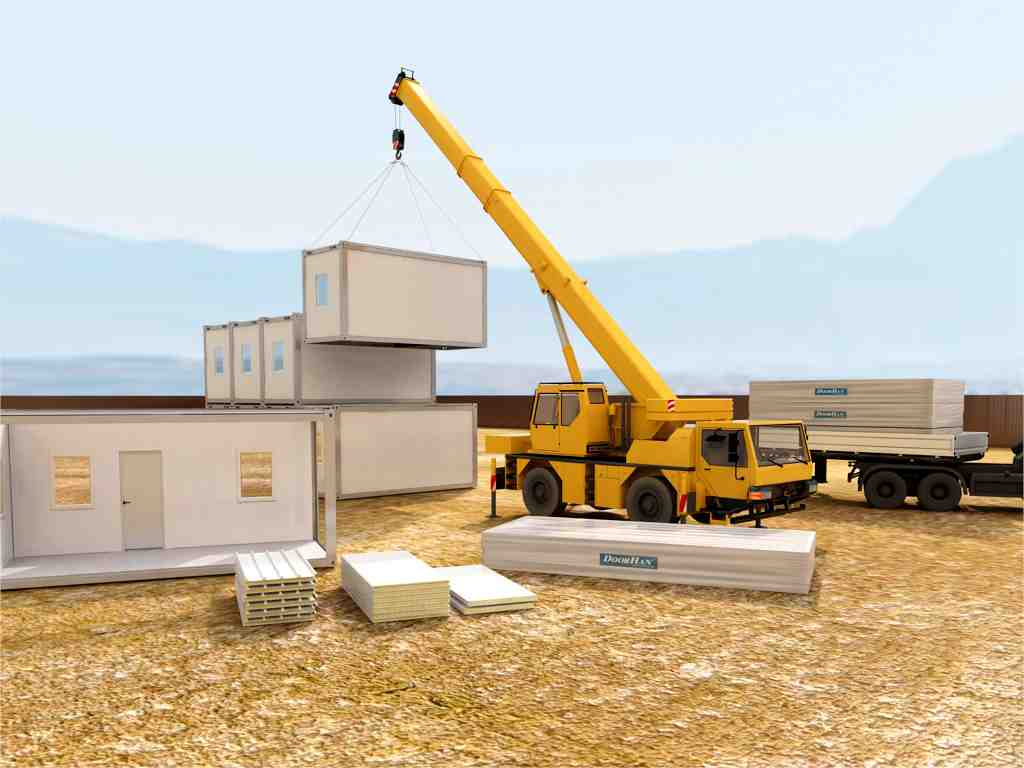

Монтаж
Подготовка строительного объекта
На этапе подготовки строительной площадки к установке блок-контейнера или модульного здания необходимо:
1. Получить планировочное решение и схему опорных точек блок-контейнера или модульного здания.
2. Проанализировать вопросы, связанные с устройством фундамента на строительной площадке, связанные со скрытыми коммуникациями.
3. Выбрать оптимальный фундамент для обеспечения установки блок-контейнера или модульного здания.
4. Осуществить приемку фундамента, контролировать устройство опорных точек блок-контейнеров в единой горизонтальной плоскости и размерность в соответствии со схемой.
Эффективность монтажа модульного здания качественно зависит от устройства фундамента.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-контейнеров или модульных зданий, восприятию нагрузок от конструкции блок-контейнеров или модульного здания, учитывая эксплуатационные нагрузки от оборудования, персонала, снеговые и возможные другие нагрузки.
Способы монтажа

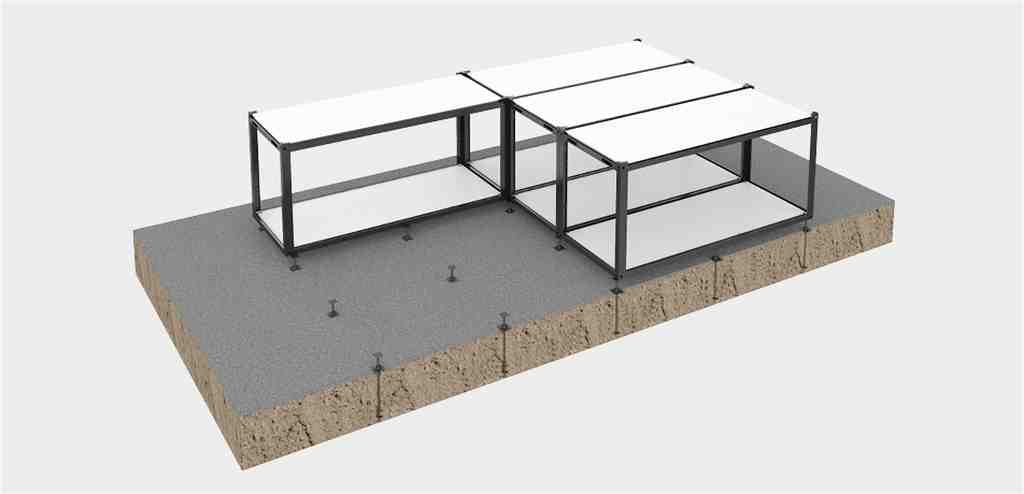

Монтаж на сваи
Монтаж на ленточный фундамент
Монтаж на готовое бетонное основание
Комплектации
Базовая комплектация
Специальная конструкция профиля рамы обладает высокой несущей способностью
Конструкция угловых стоек позволяет возводить здания высотой до трех этажей
Угловой элемент рамы обеспечивает разъемное соединение конструкции

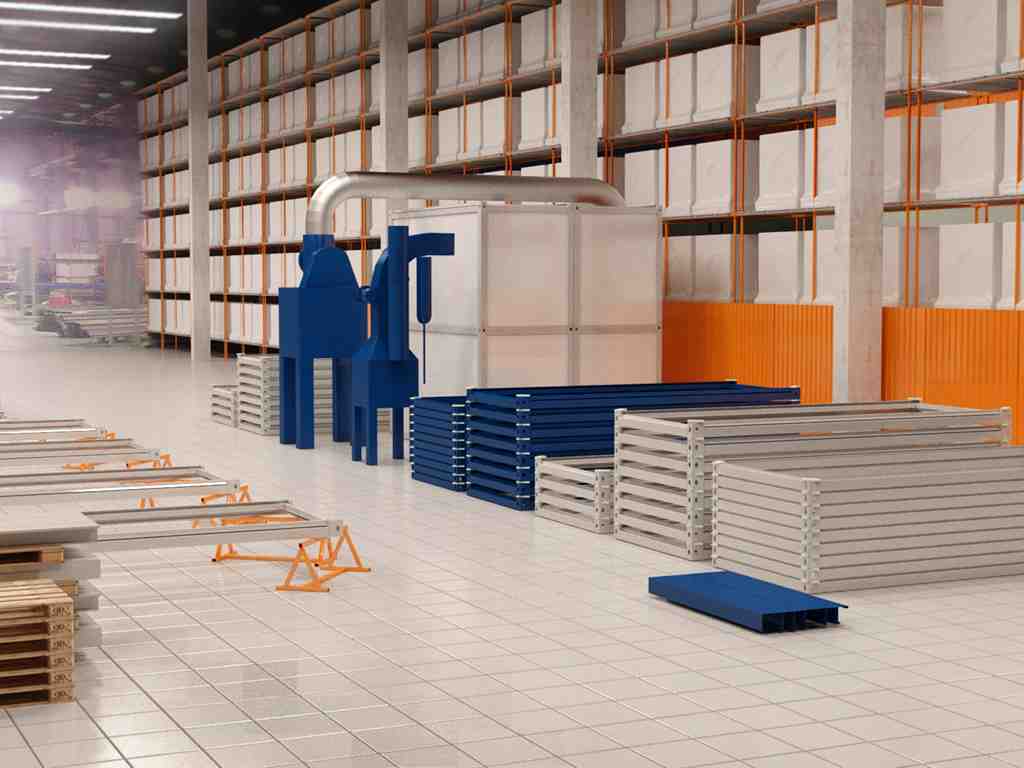

Сэндвич-панели изготавливаются на современных автоматических линиях
Кровельным материалом служит профлист
Дополнительная комплектация
Конструкция дополнительной кровли
Оснащение инженерными системами
Комплект крыльца с козырьком
Лестница наружного исполнения
Лестница внутреннего исполнения
Дополнительные металлоконструкции
