Промышленные секционные ворота ThermalPro DoorHan в России
Секционные ворота ISD ThermalPro устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Позволяют герметизировать помещение, изолируют пространства с большими перепадами температур, позволяют поддерживать заданный температурный режим, снижают теплопотери. Находят применение на производственных предприятиях пищевой промышленности, складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.


Преимущества Промышленных секционных ворот ThermalPro DoorHan









Характеристики Промышленных секционных ворот ThermalPro DoorHan
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Высота проема, мм | от 2000 до 5000 |
Ширина проема, мм | от 2000 до 6000 |
Притолока, мм | от 150 |
Пристенки, мм | от 120, с опцией обогреваемый контур от 150 |
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Безотказность, количество циклов открывания-закрывания, не менее | 120 000 (для ворот); 25 000 (для торсионного механизма) | |
Усилие ручного открывания и закрывания, Н, не более | 260 | |
Вес полотна ворот, кг/м² | 17 | |
Напряжение питания, В | 220 В, 50 Гц (для контурного обогрева) | |
Приведенное сопротивление теплопередаче, м² *°С/Вт | 2,15 | |
Диапазон рабочих температур, °С | ISD TermalPro — среднетемпературные камеры с t до -5 °С | |
Диапазон рабочих температур, °С | ISD TermalPro с обогреваемым контуром — низкотемпературные камеры с t до -30 °С |

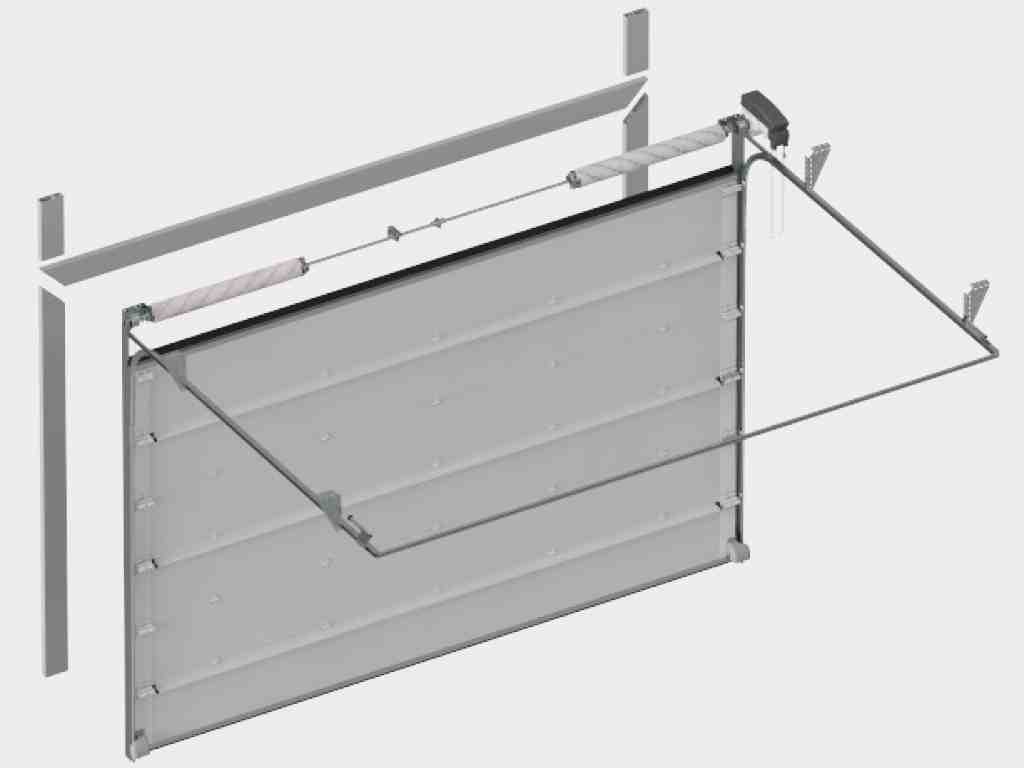

Конструкция Промышленных секционных ворот ThermalPro DoorHan
1. Угловая стойка
2. Вертикальная направляющая
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. Кронштейн П-образный
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Сэндвич-панель 80 мм
15. Усиливающий дельта-профиль
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль и уплотнитель
19. Боковая крышка усиленная для панелей с отверстиями для крепления
20. Профиль-рама, оснащенный греющим ПЭН-проводом
21. Кронштейны крепления к потолку
22. Пружинный амортизатор
23. Дистанционный С-профиль
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 230 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 110 |
Ab, мм Высота оси вала и барабана | ≥ A + 59 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 340 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
n, мм Перекрытие проема в открытом положении | 190 (без привода); 0...10 (с приводом) |
НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 150 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60 |
Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 550 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с приводом) |
СТАНДАРТНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | R381: h ≥ 420; R305: h ≥ 350 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
Ab, мм Высота оси вала и барабана | A + 97 |
A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
A2, мм Высота горизонтальной направляющей | А - 110 |
E, мм Длина горизонтальных направляющих | R381: H + 240; R305: H + 290 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
Q, мм Зона расположения привода на вал | 300 |
СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 250…985 |
Ab, мм Высота оси вала и барабана | А + 86/97 |
A1, мм Высота вертикальной направляющей | Н - 300 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь гаража) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h > 520 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h - 330 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | A + 86/97 |
A1, мм Высота вертикальной направляющей | А - 580 |
A2, мм Высота горизонтальной направляющей | А - 53 |
E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
Q, мм Зона расположения привода на вал | 300 |
ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥1 600 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | H + 400...600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал) |
A1, мм Высота вертикальной направляющей | А - 580 |
A2, мм Высота горизонтальной направляющей | А - 53 |
E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | ≥ 300 |
Q, мм Зона расположения привода на вал | ≥ 500 |
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 500 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь гаража) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 500 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | Ab > H + 680 (монтаж на трубе); H + 1203 (октагональный вал) |
A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь гаража) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | ≥ 650 |

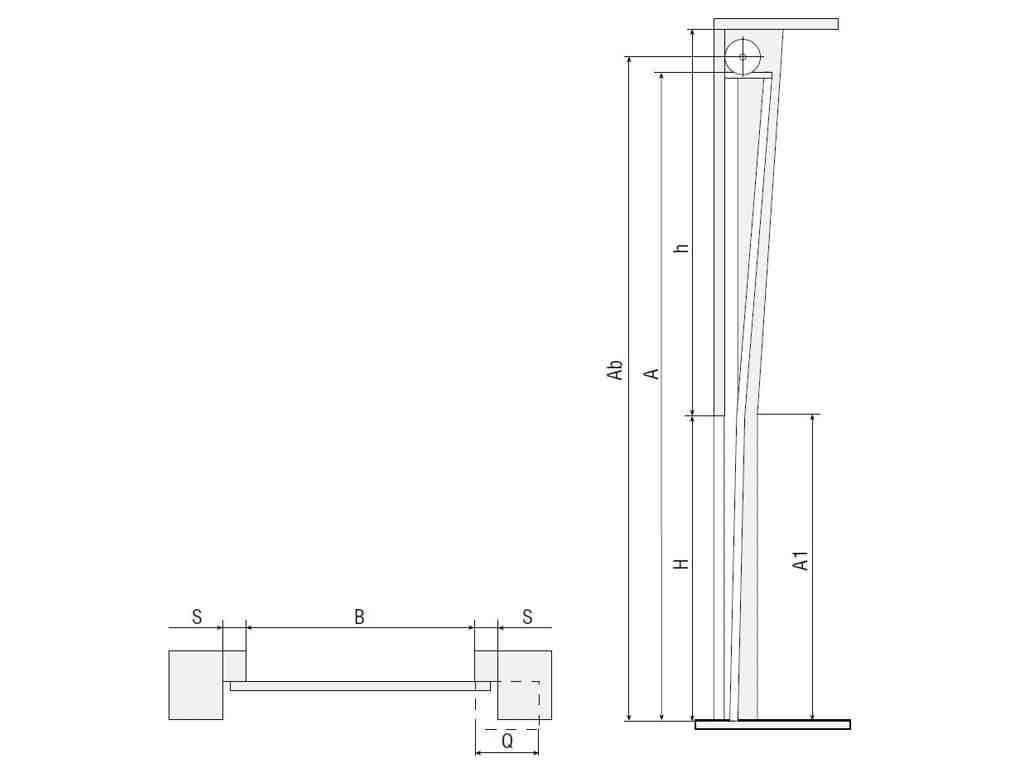

ВЕРТИКАЛЬНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ Н + 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 120 |
Ab, мм Высота оси вала и барабана | A + 166 |
A1, мм Высота вертикальной направляющей | H |
S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
Q, мм Зона расположения привода на вал | 300 |
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ H + 120 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 120 |
Ab, мм Высота оси вала и барабана | H + 680 (монтаж на трубе); H + 1 203 (октагональный вал) |
A1, мм Высота вертикальной направляющей | H + 850 |
S, мм Минимальное боковое пространство | 500 min |
Q, мм Зона расположения привода на вал | ≥ 650 |
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией обогреваемый контур от 150 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности. Листы панели термически разделены вставкой энергофлексового уплотнителя, который препятствует промерзанию стыка панелей.
Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот. Верхний уплотнитель сохраняет свою эластичность при отрицательных температурах и обеспечивает надежную герметизацию проема.

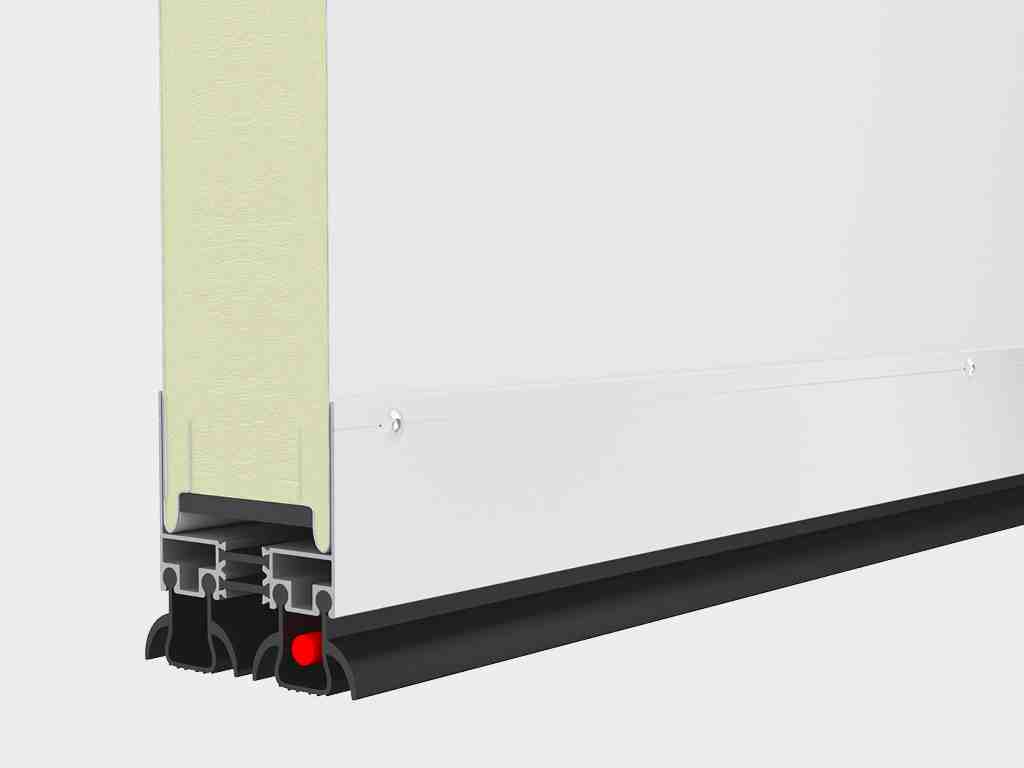

Нижний алюминиевый профиль так же сохраняет терморазделение сэндвич-панели. Двойной уплотнитель нивелирует неровности пола, обеспечивает хорошую герметизацию. Греющий провод устанавливается при выборе опции «обогреваемый контур проема».
Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом. Проем уплотняется четырьмя уплотнителями одновременно, дополнительные воздушные камеры обеспечивают максимально надежную герметизацию.

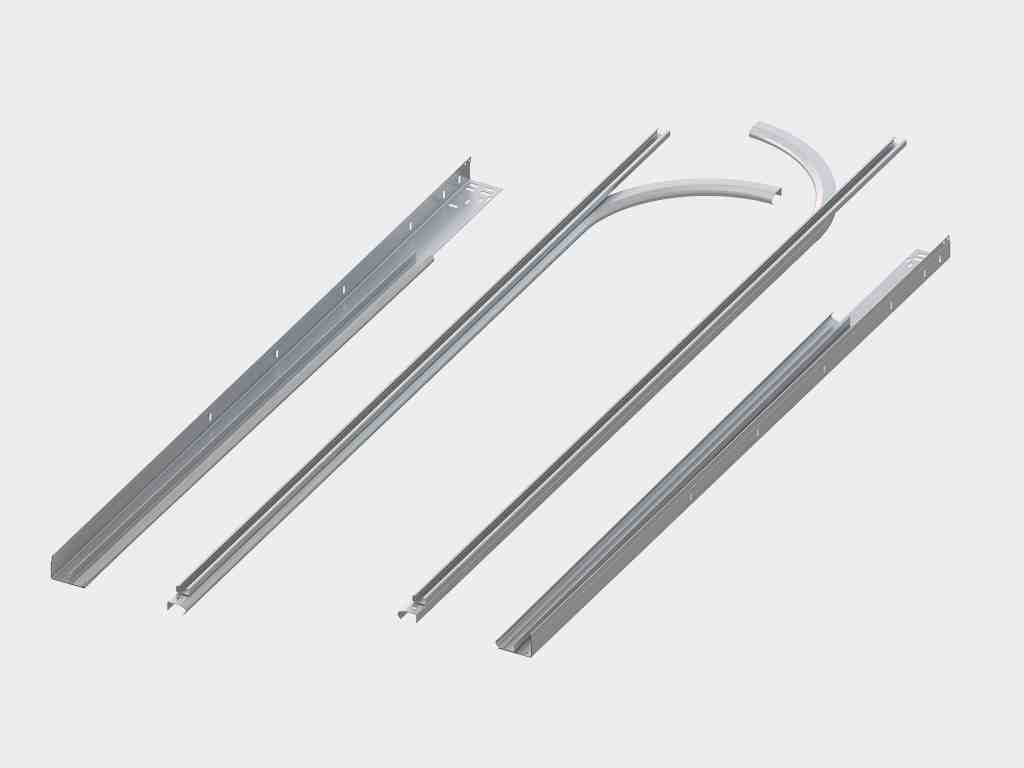

Системы направляющих из стали толщиной 2 мм — надежное решение, обладающее повышенным запасом прочности.
Пружинный механизм на торсионных пружинах, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
