Оконно-дверная система без терморазрыва DH-DW45
Описание
Оконно-дверная система без терморазрыва DH-DW45 DoorHan в России
DH-DW45 — это оконно-дверная система без терморазрыва, предназначенная как для наружной, так и для внутренней установки. Система рассчитана на интенсивное использование в помещениях с большой проходимостью. Система DH-DW45 позволяет изготавливать и устанавливать изделия различного назначения: входные распашные двери, маятниковые двери, окна и витражи. Систему применяют в бизнес-центрах, торгово-развлекательных и складских комплексах, промышленных и производственных помещениях, частном секторе.
ЗОНА ПРИМЕНЕНИЯ

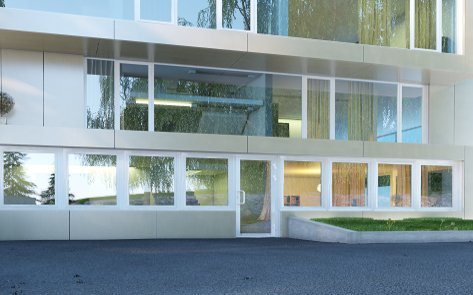

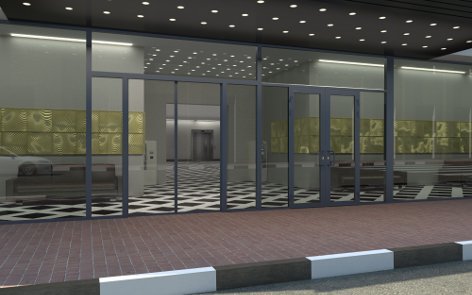

Применение в торговых и бизнес-центрах

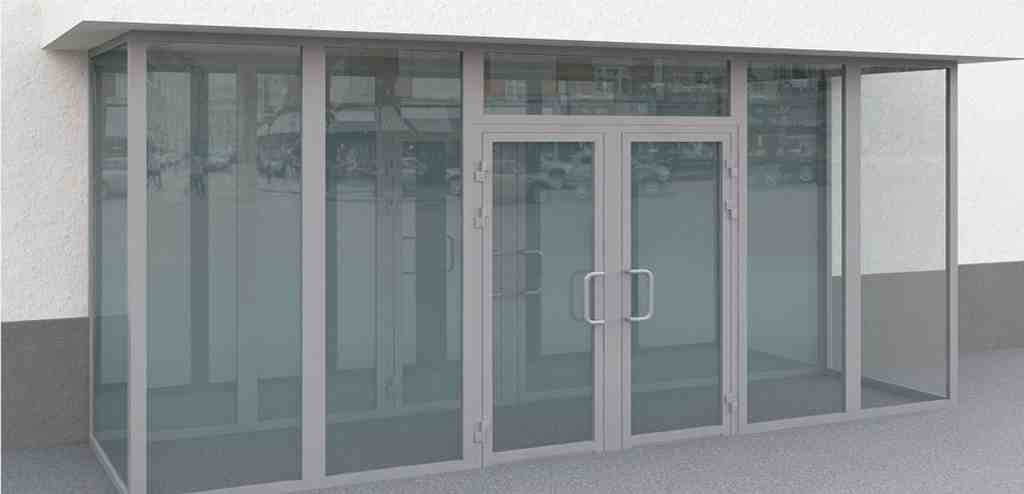

Применение в частном секторе

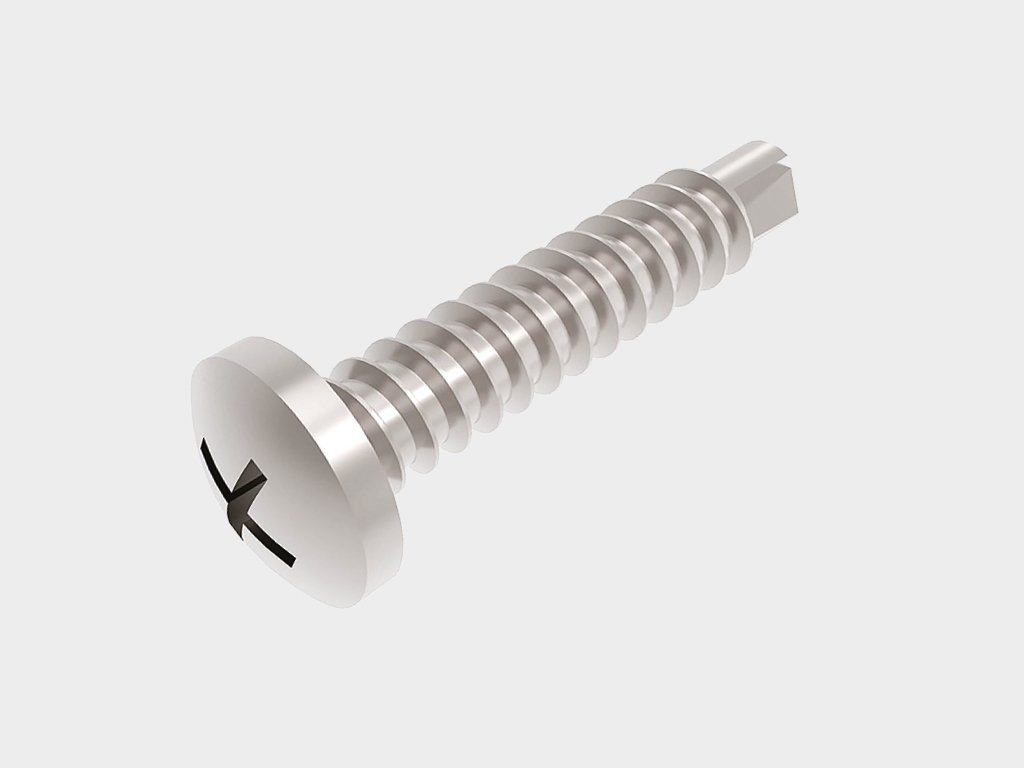

Преимущества оконно-дверной системы без терморазрыва DH-DW45
Дизайн
ДИЗАЙН ЗАПОЛНЕНИЯ
Заполнение любого типа толщиной от 4 до 30 мм
ЦВЕТА
RAL 1014 слоновая кость (бежевый)
RAL 2004 оранжевый
RAL 3005 винно-красный (бордовый)
RAL 3020 базовый красный (красный насыщенный)
RAL 5005 сигнально-синий
RAL 6005 зеленый мох
RAL 6018 салатовый
RAL 7004 серый (сигнально-серый)
RAL 7016 антрацит
RAL 8014 коричневый
RAL 8017 коричнево-красный (шоколадно-коричневый)
RAL 9003 сигнально-белый
RAL 9005 черный темный
RAL 9006 серебристый (белый алюминий/металлик гладкий)
RAL 9016 белый
Характеристики оконно-дверной системы без терморазрыва DH-DW45
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | до 4 000 |
| Ширина конструкции, м | определяется заказчиком, ограничений нет |
| Шаг стоек, мм | до 1 200 |
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|

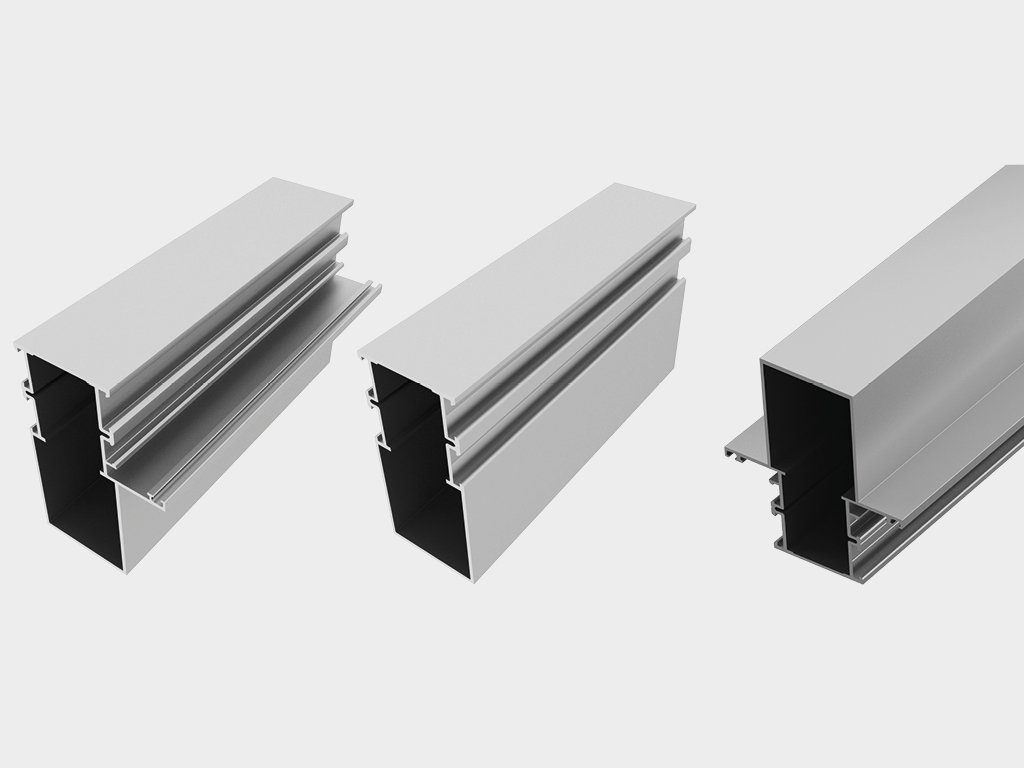

| Ширина, мм | 45 | ширина рамных профилей |
| Ширина, мм | 54 | ширина профилей оконной створки |
| Длина, мм | 6200 | типовая длина профилей |
| Толщина заполнения, мм | 4-30 | |
| Состояние поставки алюминиевых профилей | АД31Т1 |

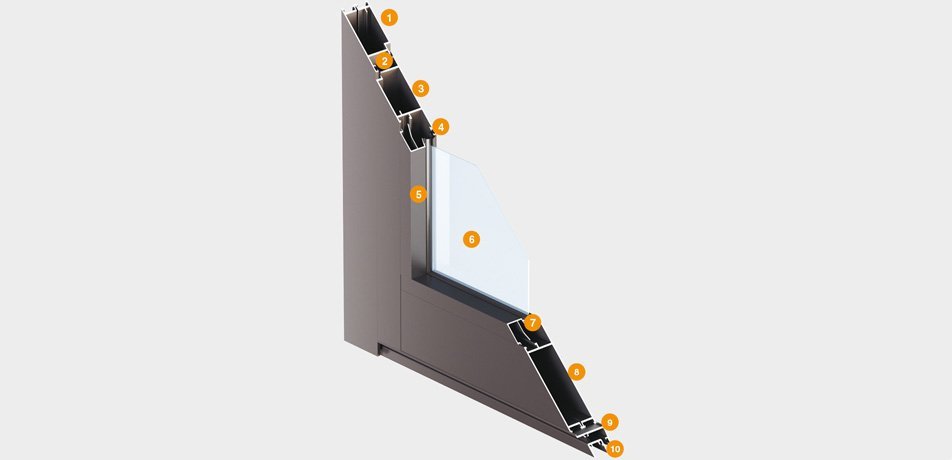

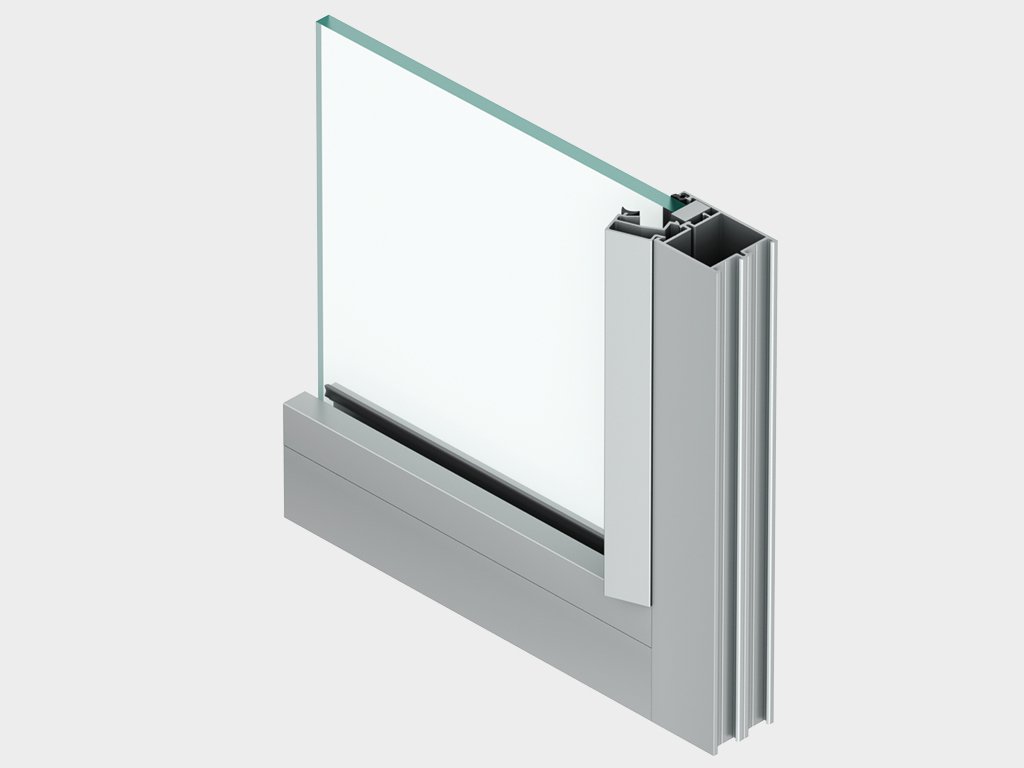

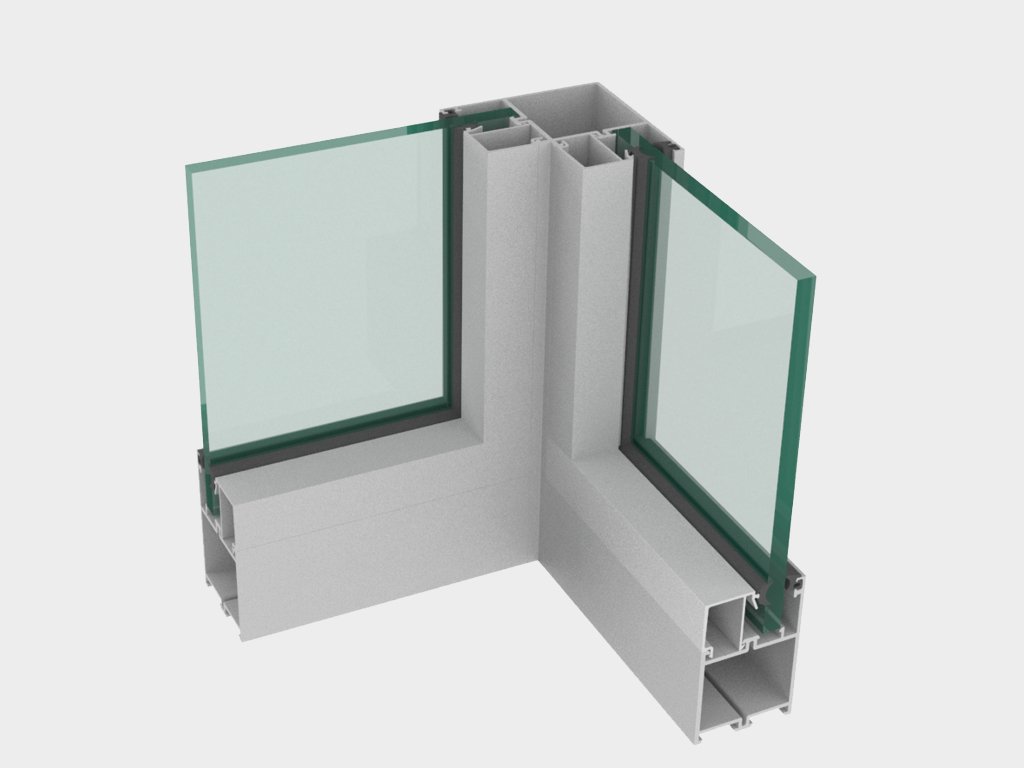

Конструкция оконно-дверной системы без терморазрыва DH-DW45
1. Рама двери
2. Уплотнитель притвора
3. Створка двери
4. Внешний уплотнитель
5. Штапик
6. Заполнение
7. Уплотнитель штапика
8. Цоколь двери
9. Притвор двери
10. Порог двери
Стандартные конструктивные решения

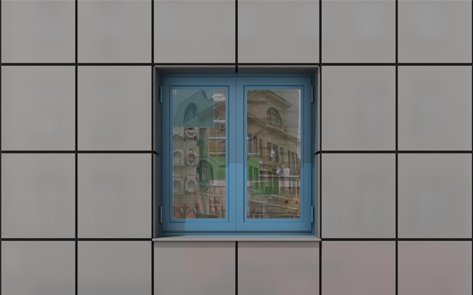

Оконный блок
ОКОННЫЙ БЛОК
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 700 до 2 400 |
| B, мм Ширина проема | от 500 до 1 600 |

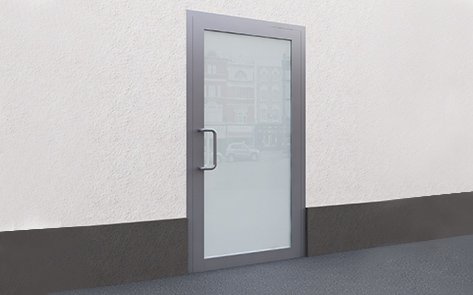

Дверной блок
ДВЕРНОЙ БЛОК
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | до 3 000 |
| B, мм Ширина проема | до 1 200 |
Витраж
ВИТРАЖ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | до 4 000 |
| B, мм Ширина проема | B (без ограничений) |
| B1, мм Шаг стоек | до 1 200 |
Монтаж
Подготовка строительного объекта

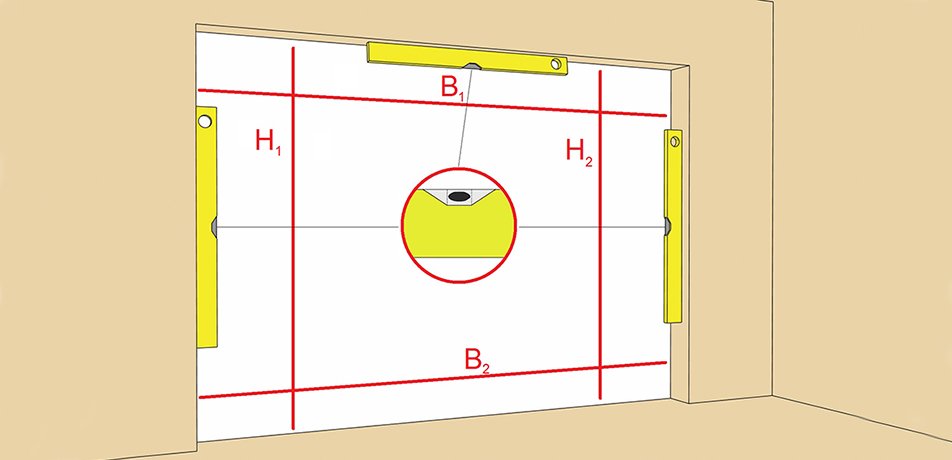

Параметры проема: Н1, H2 – высота проема (расстояние от пола до верха проема); В1, B2 – ширина проема (расстояние от левого края до правого края проема). Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина. На стадии замера следует также обратить внимание на следующие параметры: поверхность плоскостей проема должна быть ровной и гладкой; перепад уровня пола по всей длине проема должен составлять не более 1 мм на 1 м; пространство, необходимое для монтажа раздвижных дверей, должно быть полностью свободным.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Для качественного монтажа конструкции и для их надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема: 1. Проем должен иметь прямоугольную форму. 2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин. 3. Пол должен быть ровным, горизонтальным, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м. 4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м. 5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения. 6. Притолока и боковые пристенки должны быть в одной плоскости. 7. Обрамление проема в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Способы монтажа
Монтаж конструкции осуществляется в подготовленный проем, с обязательным соблюдением ГОСТ 30971-2002, в частности с соблюдением трех контуров изоляции: I — наружный водоизоляционный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой.
Комплектации
Базовая комплектация
Рама
Створка
Уплотнитель штапика
Внешний уплотнитель
Сухарь
Опорная подкладка
Дополнительная комплектация
Импостный сухарь. Использование этого закладного элемента позволяет разделять полотно двери на несколько частей.
Усиленные стойки позволяют монтировать конструкции большей высоты.
