Гаражная дверь
Описание
Гаражная дверь DoorHan в России
Гаражные двери DoorHan предназначены для установки в гараж или любое другое помещение технического назначения. Конструкция представляет собой полотно из сэндвич-панелей, окантованное алюминиевым профилем. Для надежной защиты конструкции от коррозии профили окрашены порошковой краской. По всему периметру полотна установлен двойной контур уплотнения, что исключает сквозняки, повышает звукоизоляцию, а также устраняет контакт сэндвич-панели с профилем с внутренней стороны, что повышает энергоэффективность конструкции. Благодаря тому, что гаражные двери DoorHan изготавливаются из тех же сэндвич-панелей, что и гаражные, и уличные ворота, обеспечивается их гармоничное сочетание со всеми элементами въездной группы. Гаражные двери DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия. Гаражные двери могут быть изготовлены одностворчатыми или двустворчатыми, с открытием в левую или в правую сторону, наружу или внутрь помещения. В двустворчатой двери одна из створок фиксируется двумя шпингалетами. Порог двери может быть выполнен в стандартном варианте высотой 16 мм, а также в усиленном — высотой 68 мм.
ЗОНА ПРИМЕНЕНИЯ
Гаражная дверь устанавливается в гаражи и помещения бытового назначения
Гаражная дверь устанавливается в помещения складского и промышленного назначения
Преимущества Гаражной двери DoorHan
Дизайн
Дизайн панелей
Волна
Доска
Филенка
Широкая центральная полоса
Тип поверхности
Stucco (Стукко)
Под дерево
ОБЛИЦОВКА ПОЛОТНА PREMIUM CLASSIC И PREMIUM COUNTRY
Premium Classic B-1, цвет «золотой дуб»
Premium Classic B-2, цвет «золотой дуб»
Premium Classic B-3, цвет «золотой дуб»
Premium Country B-1, цвет «темный орех»
Premium Country B-2, цвет «темный орех»
ОБЛИЦОВКА ПОЛОТНА PREMIUM HI-TECH
Premium Hi-Tech B-3
Цвета лицевых поверхностей панелей
RAL 1014 слоновая кость (бежевый)
RAL 3000 красный
RAL 3005 винно-красный (бордовый)
RAL 5005 сигнально-синий
RAL 6005 зеленый мох
RAL 7004 серый (сигнально-серый)
RAL 7016 антрацит
RAL 8014 коричневый
RAL 8017 коричнево-красный (шоколадно-коричневый)
RAL 9003 сигнально-белый
RAL 9006 серебристый (белый алюминий/металлик гладкий)
Венге
Золотой дуб
Цвет полотна и окантовки Premium Classic и Premium Country
Золотой дуб
Темный орех
Характеристики Гаражной двери DoorHan
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 500 до 2 500 |
| Ширина проема для одностворчатых дверей, мм | от 500 до 1 500 |
| Ширина проема для двустворчатых дверей, мм | от 640 до 2 500 |
| Ширина одной створки, мм | от 310 до 1 300 |
| Толщина блока двери с коробкой, мм | 45 |
Размеры проёма
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 150 000 | |
| Вес полотна, кг/м² | 16 | |
| Изоляция воздушного шума, дБ | не менее 30 | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,77 | |
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 2 класс (давление воздуха 50 Па) | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 1 класс (давление воды 30 Па) |
Конструкция Гаражной двери DoorHan
1. Использование сэндвич-панели гарантирует энергоэффективность.

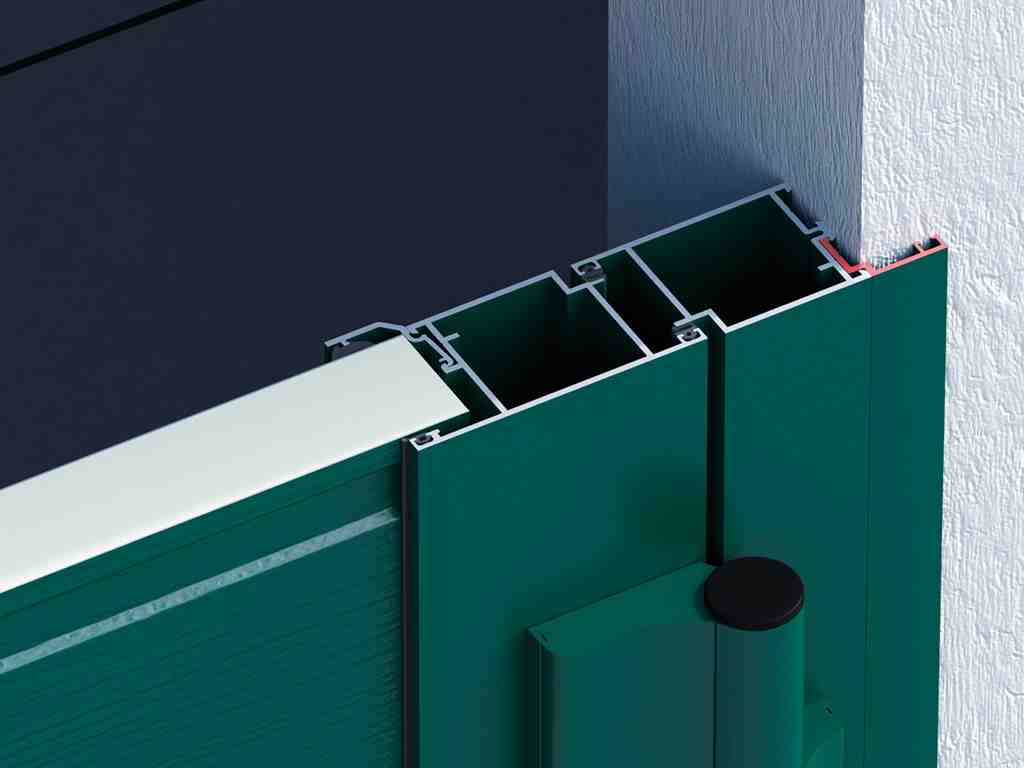

2. Алюминиевый профиль рамы двери обеспечивает легкость и одновременно надежность конструкции.
3. Алюминиевые профили дверной коробки обеспечивают надежность и защиту конструкции от коррозии.
4. Двухсекционные петли с износостойкими подшипниками обеспечивают легкое открывание и закрывание ворот. Регулируемые петли облегчают монтаж ворот.
5. Порог гаражной двери может быть выполнен в усиленном варианте высотой 75 мм и низком — высотой 16 мм. Устанавливается на одностворчатую и двухстворчатую дверь.
6. Гаражная дверь оборудована всей необходимой фурнитурой, а также доводчиком и электромеханическим замком.
Стандартные конструктивные решения
Одностворчатая гаражная дверь
Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. Порог двери может быть выполнен в стандартном варианте высотой 16 мм, а также в усиленном — высотой 68 мм. При установке двери уменьшение проема по горизонтали составляет 136 мм, по вертикали — 136 либо 84 мм в зависимости от типа порога.
ДОПУСТИМЫЕ РАЗМЕРЫ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 500 до 2 500 |
| B, мм Ширина проема | от 500 до 1 500 |
| L, мм Ширина одной створки | от 310 до 1 300 |
| S, мм Толщина блока двери с коробкой | 45 |
Двустворчатая гаражная дверь
Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. В двустворчатой двери одна из створок фиксируется двумя шпингалетами. Порог двери может быть выполнен в стандартном варианте высотой 16 мм, а также в усиленном — высотой 68 мм.
ДОПУСТИМЫЕ РАЗМЕРЫ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 500 до 2 500 |
| B, мм Ширина проема | от 640 до 2 500 |
| L, мм Ширина одной створки | от 310 до 1 300 |
| S, мм Толщина блока двери с коробкой | 45 |
Монтаж
Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам: H — высота проема (расстояние от пола до верха проема); B — ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Место монтажа должно отвечать следующим требованиям. Верхняя часть проема и пол должны быть параллельны друг другу (проверяется уровнем и рулеткой), допустимые отклонения — 4 мм на 1 м, но не более 8 мм на всю ширину проема. Боковые стороны проема должны быть параллельны друг другу (проверяется отвесом), допустимые отклонения — 4 мм на 1 м, но не более 8 мм на всю высоту проема. Стены, находящиеся рядом с проемом, должны составлять единую плоскость (проверяется длинным правилом и уровнем), допустимое отклонение плоскостности может составлять не более 5 мм. Размеры монтажных зазоров (с учетом допустимых отклонений) составляют от 8 до 35 мм. Кромки и поверхности наружных и внутренних откосов не должны иметь выколов, наплывов раствора и других повреждений высотой или глубиной более 8 мм. Дефектные места должны быть зашпатлеваны; рыхлые, осыпающиеся участки поверхностей — упрочнены, а пустоты в проеме (например, полости на стыках кирпичной кладки, в местах стыков перемычек и кладки, а также пустоты, образовавшиеся при удалении коробок при замене дверных блоков) — заполнены жесткими вставками. Стены из гипсокартона должны иметь закладные элементы для крепления дверной коробки.
Способы монтажа
Монтаж при помощи распорного дюбеля. Надежная фиксация в стенах из кирпича и бетона.
Монтаж крепления к металлу при помощи самореза.
Монтаж со скрытием зазора между коробкой и проемом. Скрывает все неровности проема, придает эстетичный внешний вид.
Комплектации
Базовая комплектация
Полотно двери с заполнением из сэндвич-панелей
Рама из алюминиевых профилей

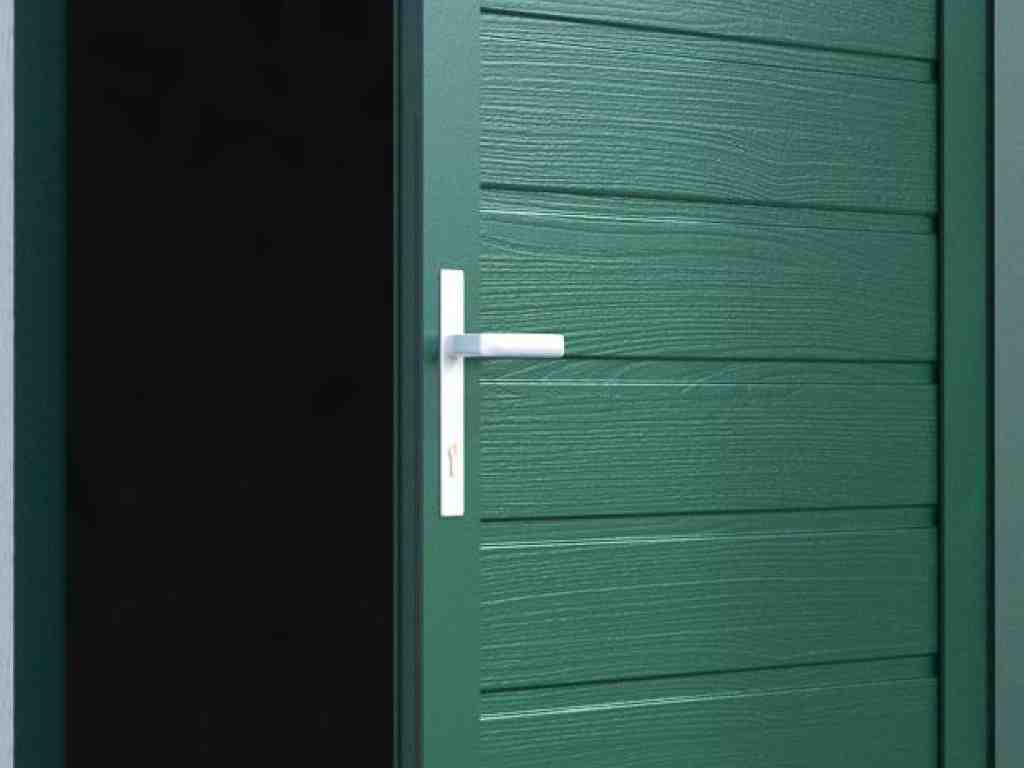

Врезной механический замок
Дополнительная комплектация
Установка нащельника по периметру рамы
Врезной электромеханический замок
