Фасадная стоечно-ригельная система DH-F50
Описание
Фасадная стоечно-ригельная система DH-F50 DoorHan в России
Система алюминиевых профилей DH-F50 применяется для изготовления ограждающих светопрозрачных конструкций: вертикальных навесных фасадов, витражных конструкций, устанавливаемых в проем, а также наклонных конструкций кровель, зимних садов простой формы, зенитных фонарей, куполов различной конфигурации и сложности.
ЗОНА ПРИМЕНЕНИЯ

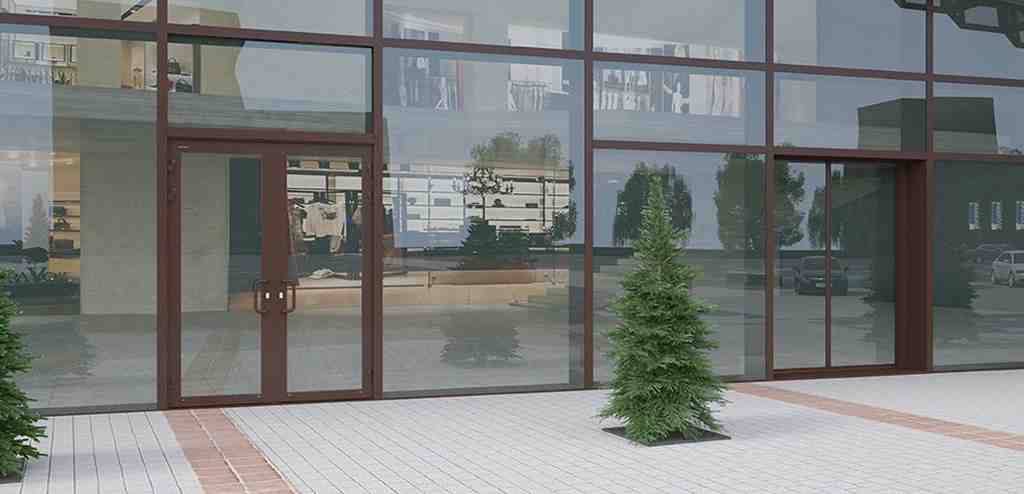

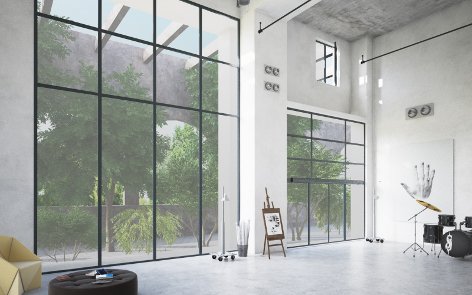

Применение в торгово-выставочных и бизнес-центрах

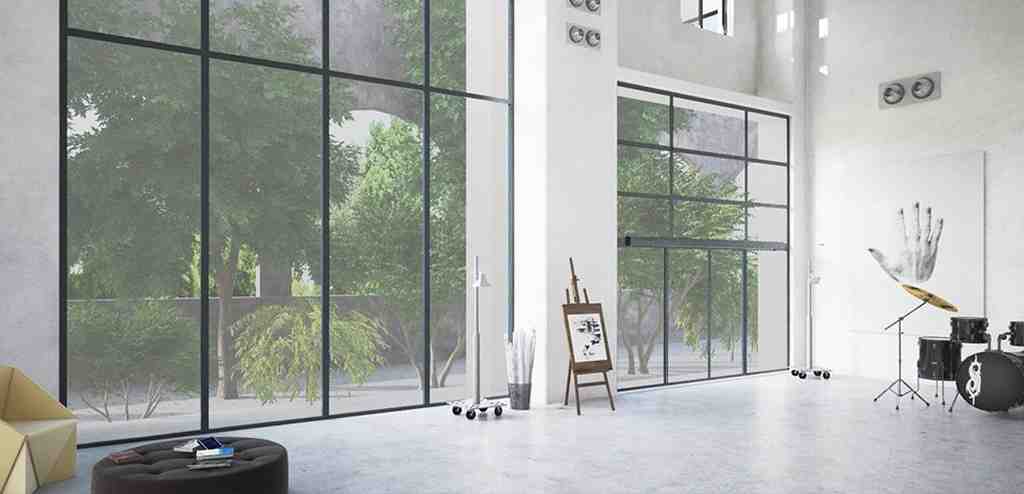

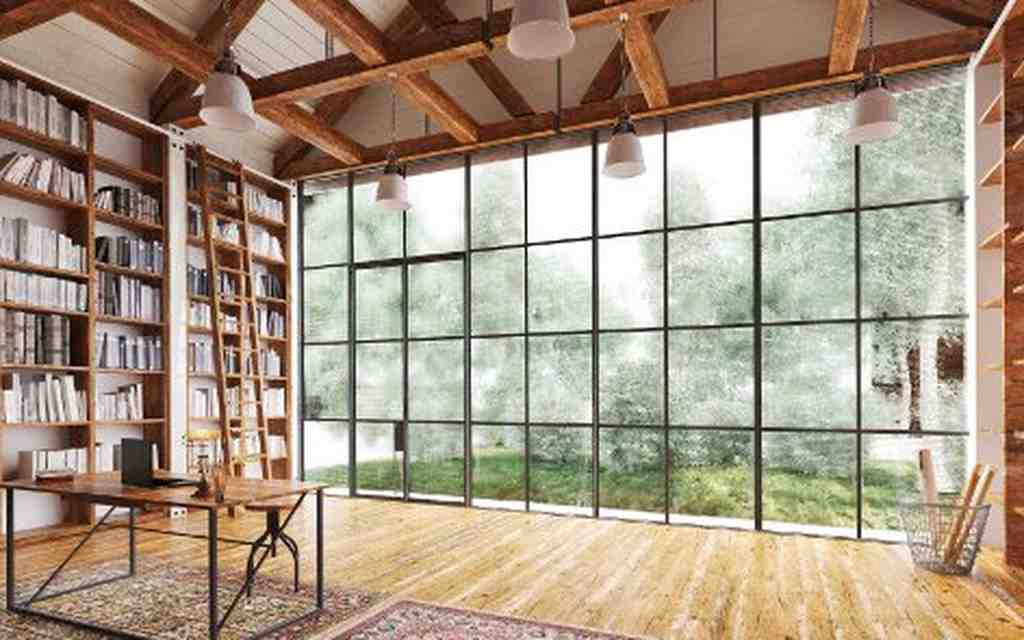

Применение в частном и жилом секторах

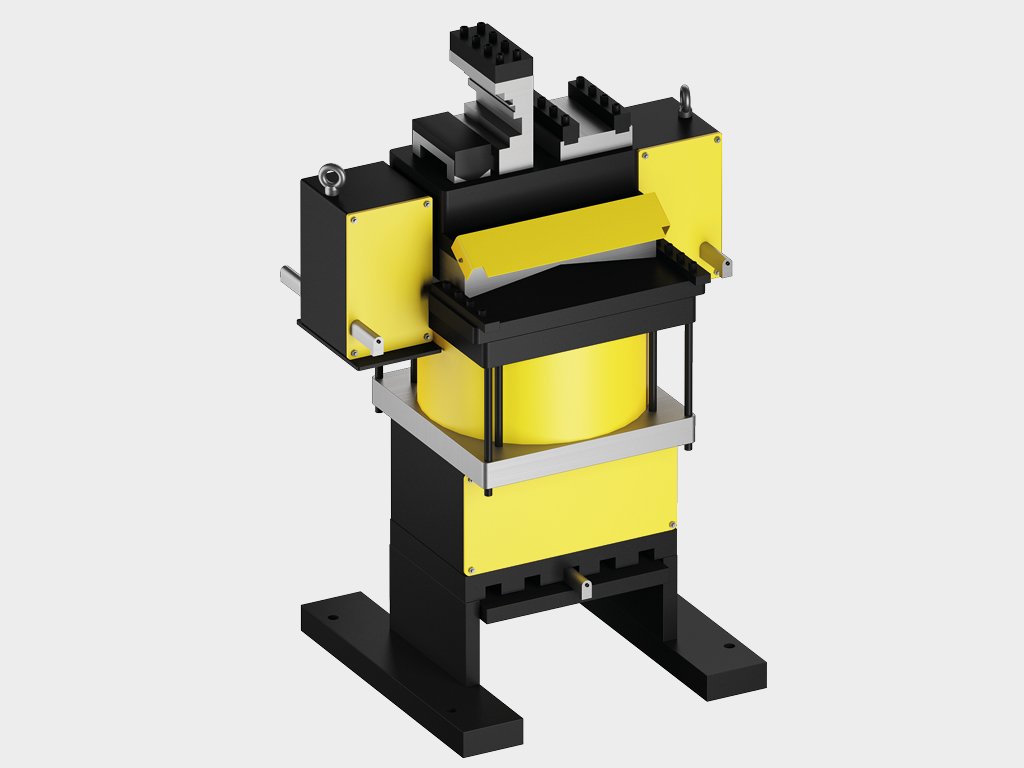

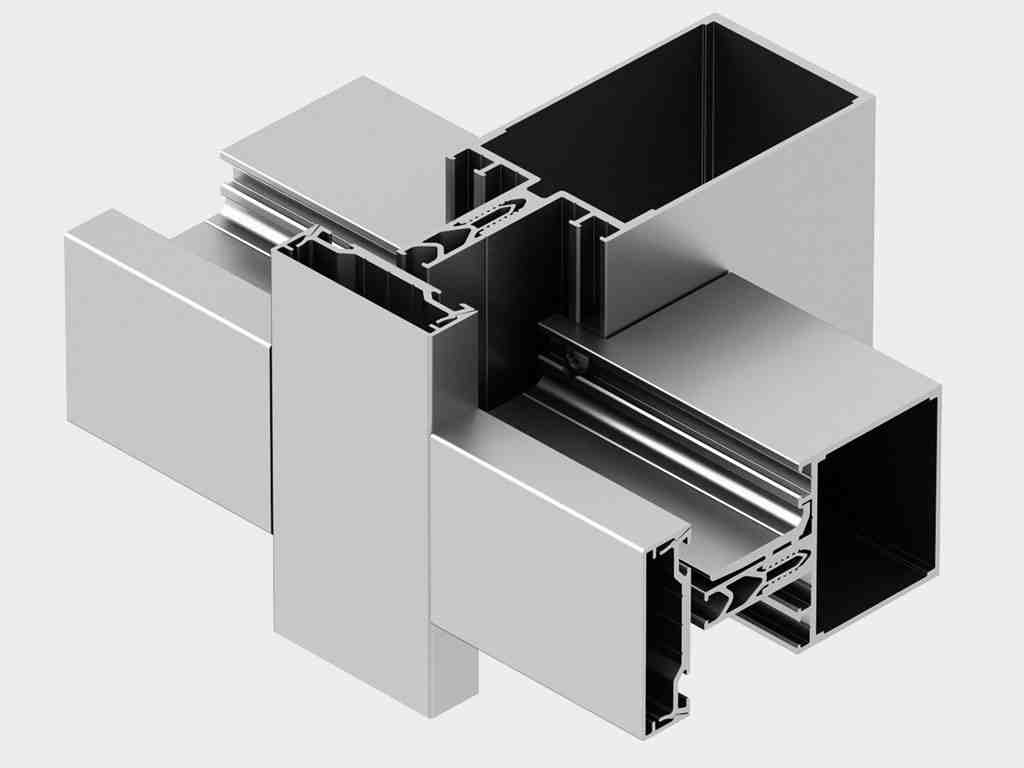

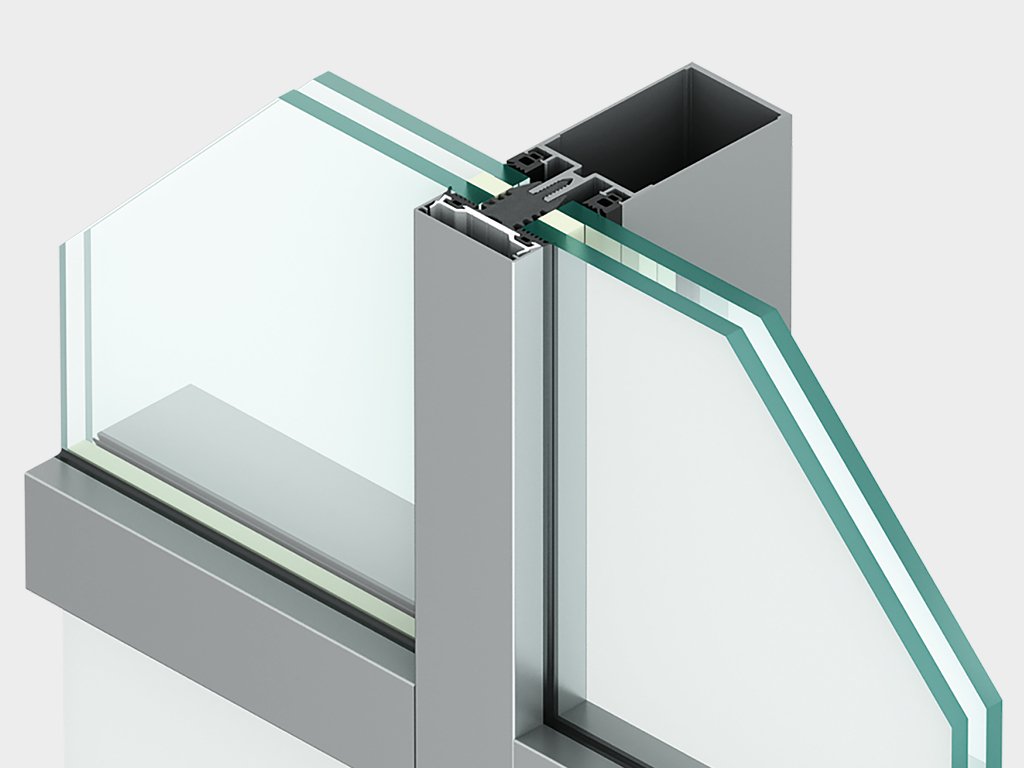

Преимущества фасадных стоечно-ригельных систем DH-F50
Дизайн
ДИЗАЙН ЗАПОЛНЕНИЯ
Заполнение любого типа толщиной от 4 до 56 мм
ЦВЕТА
RAL 1014 слоновая кость (бежевый)
RAL 2004 оранжевый
RAL 3005 винно-красный (бордовый)
RAL 3020 базовый красный (красный насыщенный)
RAL 5005 сигнально-синий
RAL 6005 зеленый мох
RAL 6018 салатовый
RAL 7004 серый (сигнально-серый)
RAL 7016 антрацит муар
RAL 8014 коричневый
RAL 8017 коричнево-красный (шоколадно-коричневый)
RAL 9003 сигнально-белый
RAL 9005 черный темный
RAL 9006 серебристый (белый алюминий/металлик гладкий)
RAL 9016 белый
Характеристики фасадных стоечно-ригельных систем DH-F50
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота конструкции, м | до 100 |
| Ширина конструкции, м | определяется заказчиком, ограничений нет |
| Высота секции, мм | до 2 500 |
| Шаг стоек, мм | до 2 000 |
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Толщина профилей, мм | 50 | |
| Толщина заполнения, мм | 4–56 | |
| Сдаточная длина профилей, мм | 6 800 | типовая длина стоек и ригелей |
| Состояние поставки алюминиевых профилей | АД31Т1 | |
| Глубина стоек и ригелей, мм | 8,5–275 | |
| Максимальный вес заполнения створки, кг. | 700 |

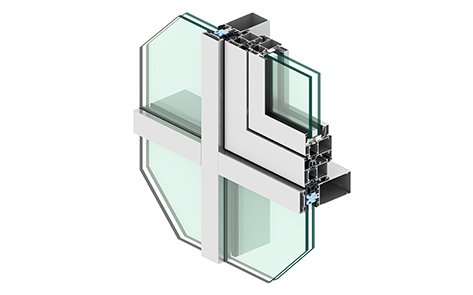

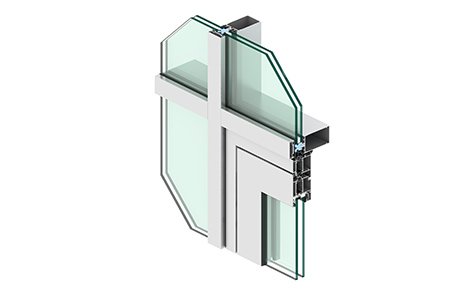

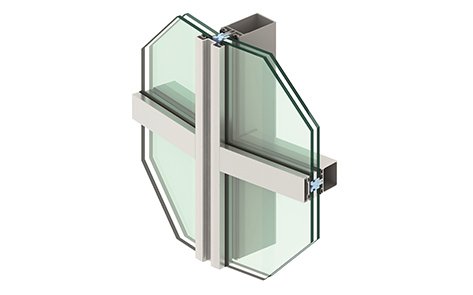

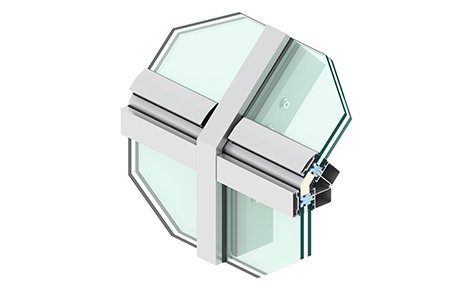

Конструкция фасадных стоечно-ригельных систем DH-F50

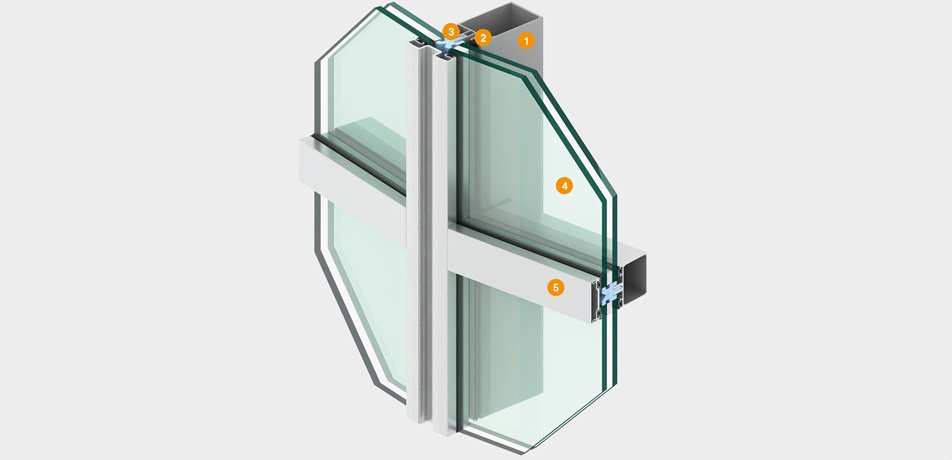

1. Стойка
2. Уплотнитель
3. Термомост
4. Стеклопакет
5. Декоративная крышка
Стандартные конструктивные решения
Интеграция оконного блока
ПАРАМЕТРЫ ВИТРАЖА С ИНТЕГРИРОВАННЫМ ОКОННЫМ БЛОКОМ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | до 100 000 |
| B, мм Ширина проема | без ограничений |
| H1, мм Высота секции | до 2 500 |
| B1, мм Шаг стоек | до 2 000 |
| H2, мм Высота пролета | до 6 800 |
Интеграция дверного блока
ПАРАМЕТРЫ ВИТРАЖА С ИНТЕГРИРОВАННЫМ ДВЕРНЫМ БЛОКОМ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | до 100 000 |
| B, мм Ширина проема | без ограничений |
| H1, мм Высота секции | до 2 500 |
| B1, мм Шаг стоек | до 2 000 |
| H2, мм Высота пролета | до 6 800 |

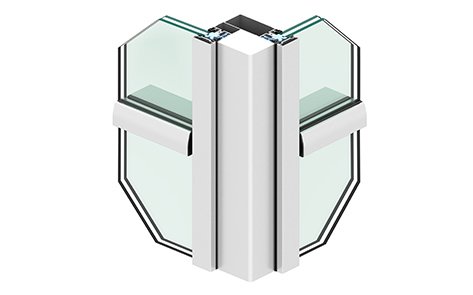

Узел поворота со стойкой 90°
ПАРАМЕТРЫ УЗЛА ПОВОРОТА СО СТОЙКОЙ 90°
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | до 100 000 |
| B, мм Ширина проема | без ограничений |
| H1, мм Высота секции | до 2 500 |
| B1, мм Шаг стоек | до 2 000 |
| H2, мм Высота пролета | до 6 800 |
Узел поворота конструкции на произвольный угол
ПАРАМЕТРЫ УЗЛА ПОВОРОТА НА ПРОИЗВОЛЬНЫЙ УГОЛ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | до 100 000 |
| B, мм Ширина проема | без ограничений |
| H1, мм Высота секции | до 2 500 |
| B1, мм Шаг стоек | до 2 000 |
| H2, мм Высота пролета | до 6 800 |
Узел поворота перегиба конструкции
ПАРАМЕТРЫ УЗЛА ПЕРЕГИБА КОНСТРУКЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | 100 000 |
| B, мм Ширина проема | без ограничений |
| H1, мм Высота секции | 2 500 |
| B1, мм Шаг стоек | 2 000 |
| H2, мм Высота пролета | 6 800 |
Монтаж
Способы монтажа
На готовую несущую конструкцию, будь то металлокаркас, каркас здания и т.п. Обязательно соблюдение СНиП III-4−80 (в частности разделов 12 и 15), СНиП 12−04−2002 (в частности разделов 8, 10, 11), ГОСТ 30971-2002.
Комплектации
Базовая комплектация
Стойка
Ригель
Уплотнитель прижимной планки
Уплотнитель под заполнение

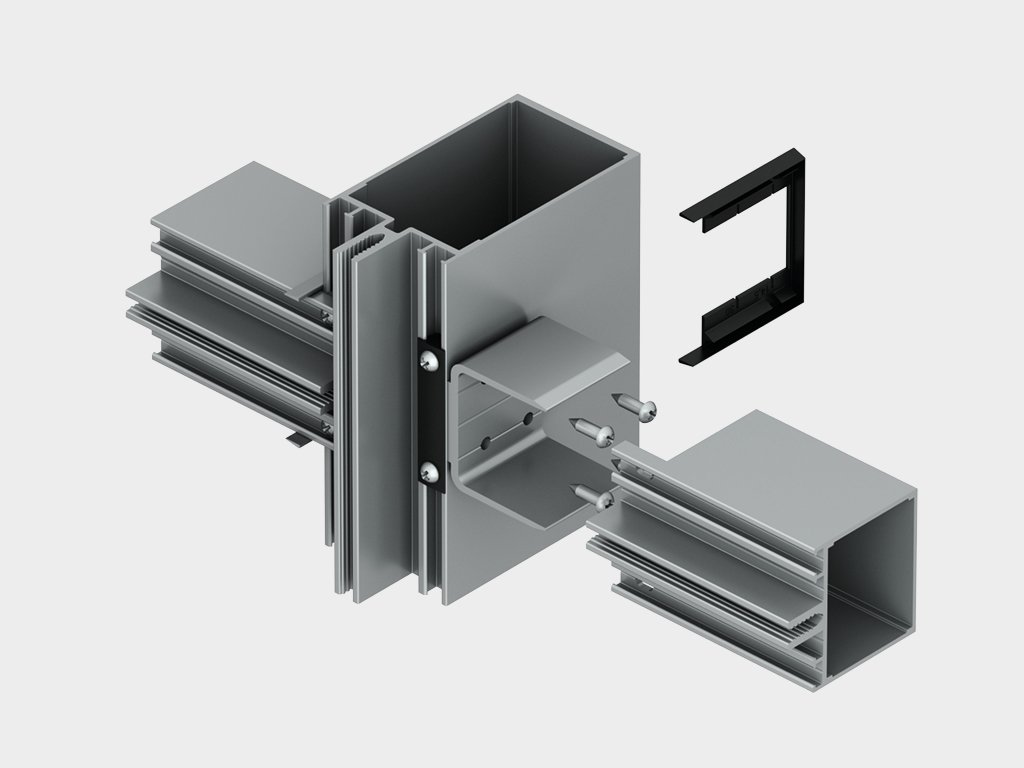

Термомост
Прижимная планка
Декоративная крышка стандартная
Опорная подкладка
Сухарь
Дополнительная комплектация
Сплошной уплотнитель. Установка данного вида уплотнителя позволяет упростить установку заполнения.
Наклонный сухарь. Использование данного типа сухаря позволяет устанавливать ригель под наклоном к стойке. Это решение расширяет возможности построения конструкции.
Усиленная опорная подкладка. Использование данного типа подкладки позволяет устанавливать заполнения с большим весом.
Декоративная крышка разной формы. Установка различных декоративных крышек, в том числе пулевидной, существенно расширяет архитектурные решения для фасадных конструкций.
